Ударно-конденсорная сварка металла

Ударно-конденсорная (конденсаторная) сварка в Санкт-Петербурге и Ленинградской области: точное соединение разнородных металлов, деталей сложной геометрии и элементов с различной толщиной для приборостроения и электротехники

Цена от 25 руб

Наша миссия

Индивидуальный подход к сложным задачам

нестандартные решения для уникальных проектов любой отрасли

Услуги ударно-конденсорной сварки металла

Ударно-конденсорная сварка (конденсаторная) — специализированный метод контактной сварки, использующий энергию разряда конденсаторов для создания кратковременного мощного импульса тока. Технология позволяет сваривать разнородные металлы, детали с разной толщиной и сложной геометрией без значительного термического воздействия на основной материал.

Мы выполняем ударно-конденсорную сварку на профессиональном оборудовании для задач, где традиционные методы неэффективны или невозможны. Используем современные конденсаторные установки с точной регулировкой энергии импульса, что обеспечивает стабильное качество соединений при работе с деталями любой сложности.

Мы выполняем ударно-конденсорную сварку для производственных задач различной сложности, где требуется высокая точность и качество соединений малогабаритных или разнородных элементов.

Работаем с металлами и их сочетаниями:

Медь и медные сплавы (латунь, бронза)
Алюминий и его сплавы
Углеродистая и нержавеющая сталь
Никель и никелевые сплавы
Разнородные пары: медь-алюминий, медь-сталь, алюминий-сталь, нержавейка-углеродистая сталь

Выполняем работы:

На нашем производстве с подготовкой деталей и контролем качества
Серийное производство узлов и изделий
Разработка технологии сварки для специфических задач
Изготовление опытных образцов и тестирование режимов
Техническое консультирование по применению метода

Типы соединений:

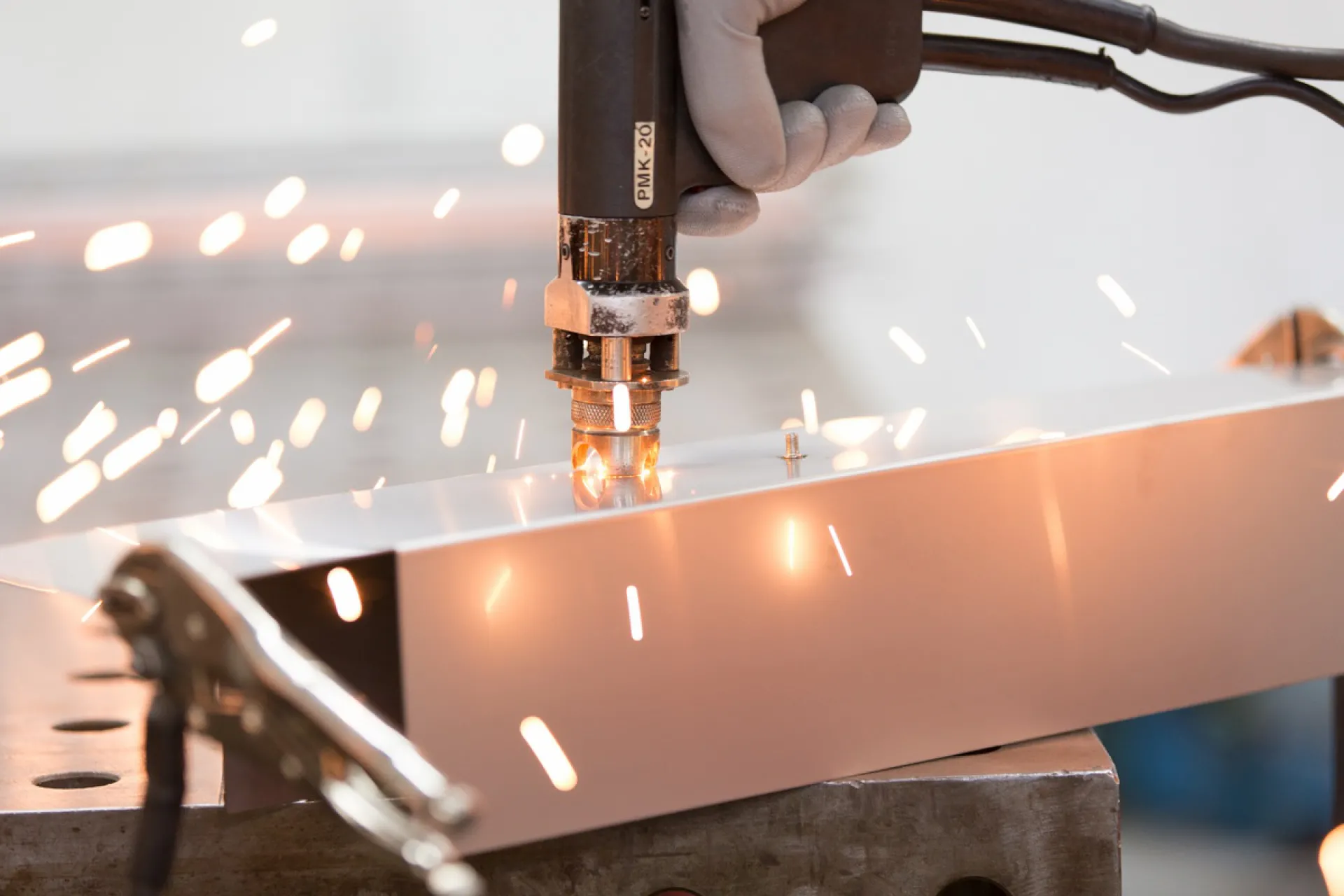

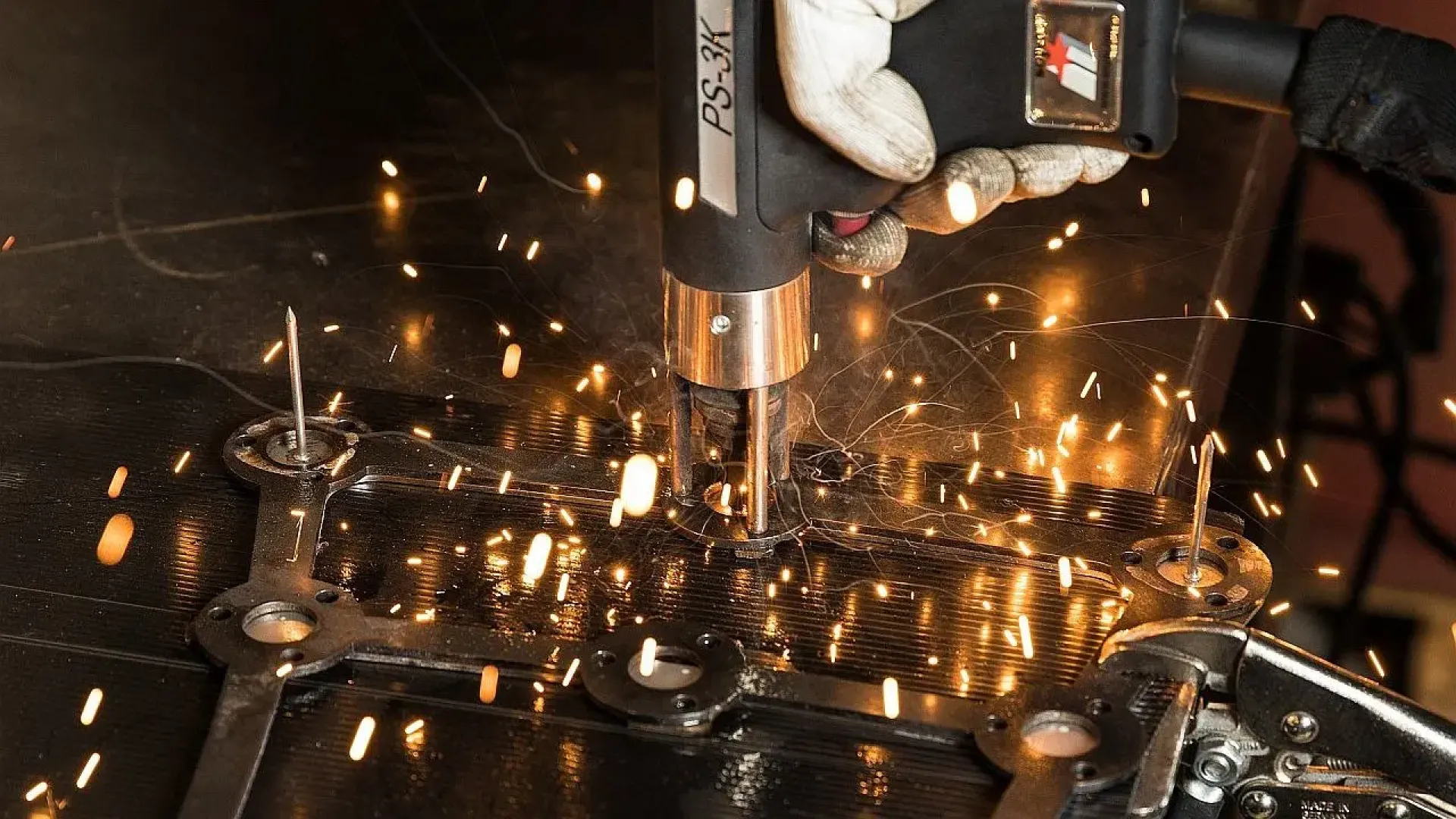

Приварка шпилек, винтов, крепежных элементов к листовому металлу
Соединение проводов и шин различного сечения
Крепление выводов и клемм к корпусам
Монтаж контактных элементов
Сварка деталей разной толщины (от 0,1 до 5 мм)
Точечное соединение тонкостенных конструкций

Где применяется ударно-конденсорная сварка:

Метод незаменим в отраслях, требующих точного соединения малогабаритных деталей, разнородных материалов или элементов с различной толщиной.

Электротехника и электроника: Приварка выводов к корпусам конденсаторов, соединение контактов реле и переключателей, крепление клемм к шинам, сборка электрических разъемов, монтаж элементов печатных плат, изготовление аккумуляторных батарей (сварка выводов).
Приборостроение и точная механика: Крепление измерительных элементов, сборка датчиков и сенсоров, монтаж термопар, соединение корпусов приборов, установка крепежных элементов на тонкостенные детали.
Автомобильная электротехника: Производство проводки и кабельных сборок, крепление клемм к проводам большого сечения, сборка стартеров и генераторов, изготовление предохранителей.
Медицинское оборудование: Сборка хирургических инструментов, монтаж электродов кардиостимуляторов, изготовление имплантатов, крепление элементов диагностического оборудования.
Производство бытовой техники: Соединение нагревательных элементов, крепление термодатчиков, сборка электрических узлов, монтаж декоративных накладок на корпуса.

Наш опыт

Комплексный подход к металлообработке

От разработки технического задания и инженерного проектирования до прецизионной обработки и контроля готовой продукции.

Вопрос–Ответ

В чем отличие ударно-конденсорной сварки от обычной контактной?

Ударно-конденсорная сварка использует разряд конденсаторов, создающий импульс огромной мощности за доли миллисекунды, в то время как обычная контактная сварка работает от сети переменного тока с более длительным циклом. Это принципиальное различие дает уникальные возможности: сварка разнородных металлов (медь-алюминий), соединение деталей с разницей толщин до 1:10, минимальная зона нагрева (1-2 мм), отсутствие деформаций тонких деталей. Метод идеален там, где обычная контактная сварка неэффективна.

Какие разнородные металлы можно сваривать?

Мы успешно свариваем медь с алюминием (для электротехники), медь со сталью (клеммы и выводы), алюминий со сталью (легкие конструкции), нержавеющую сталь с углеродистой (переходные элементы), никель с медью и сталью. Короткий импульс тока предотвращает диффузию и образование хрупких интерметаллических соединений, которые снижают прочность. Каждая пара материалов требует индивидуального подбора параметров — энергии разряда, усилия сжатия и формы электродов.

Особенности сварки различных материалов:

Медь-алюминий — классическое применение метода для соединения проводников в электротехнике. Короткий импульс предотвращает образование хрупких интерметаллидов, обеспечивая прочное и токопроводящее соединение.
Сталь-нержавейка — возможность соединения без специальной подготовки, сохранение коррозионной стойкости нержавеющей стали в зоне сварки.
Тонкие листы (0,1-0,5 мм) — точное дозирование энергии позволяет сваривать фольгу и тонкостенные детали без прожогов и деформаций.
Детали с покрытием — оцинкованная, луженая или никелированная сталь сваривается с сохранением защитного слоя вне зоны контакта.

Какие толщины материалов можно соединять?

Ударно-конденсорная сварка эффективна для деталей толщиной от 0,1 до 5 мм. Уникальная особенность метода — возможность сварки элементов с большой разницей толщин, например приварка тонкой пластины (0,5 мм) к толстой детали (5 мм), или крепление провода к массивной шине. Традиционные методы в таких случаях дают либо прожог тонкой детали, либо непровар толстой. Конденсаторная сварка решает эту проблему благодаря точному дозированию энергии.

Насколько прочно соединение при конденсаторной сварке?

Прочность соединения составляет 70-90% от прочности более слабого из свариваемых металлов, что достаточно для большинства применений. Для электротехнических задач важнее электропроводность контакта — она достигает 95-98% от проводимости основного металла. Проводим испытания на отрыв для подтверждения качества. Соединение выдерживает значительные механические нагрузки и вибрации, что важно для автомобильной и авиационной техники. При правильных режимах разрушение происходит по основному металлу, а не по сварному шву.

Можно ли приваривать крепежные элементы к тонкому металлу?

Да, это одно из основных применений метода. Привариваем шпильки, винты, гайки, проушины к листовому металлу толщиной от 0,5 мм без деформации и прожогов. Метод широко используется в автомобилестроении для крепежа на кузовных панелях, в производстве электрощитов для монтажа элементов на тонкие стенки, в приборостроении для установки крепежа на корпуса. Соединение получается прочным и не требует дополнительной обработки. Можем приваривать элементы как с одной, так и с двух сторон листа.

Прайс-лист

Стоимость зависит от сложности соединения, типа свариваемых материалов, требуемых параметров качества и объема партии. Расчет производится за одно сварное соединение или комплексно за изделие. Для серийного производства предоставляем скидки, так как затраты на настройку распределяются на весь объем. Метод экономически выгоден при больших партиях деталей. Для расчета точной стоимости отправьте описание задачи с указанием материалов, толщин и требуемого объема — подготовим коммерческое предложение

Приварка крепежа и элементов

Тип элемента	Диаметр/размер	Стоимость за 1 элемент
Приварка шпильки	М3-М6	35 ₽
Приварка шпильки	М8-М10	45 ₽
Приварка шпильки	М12-М16	60 ₽
Приварка болта	М6-М10	50 ₽
Приварка болта	М12-М20	70 ₽
Приварка гайки	М6-М10	40 ₽
Приварка гайки	М12-М16	55 ₽
Приварка пластины	до 20×20 мм	45 ₽
Приварка пластины	20×20 — 50×50 мм	65 ₽
Приварка пластины	50×50 — 100×100 мм	90 ₽

Соединение листовых деталей

Толщина свариваемых деталей	Площадь соединения	Стоимость за 1 точку
0,5-1 мм	до 10 мм²	25 ₽
1-2 мм	до 20 мм²	35 ₽
2-3 мм	до 30 мм²	50 ₽
3-5 мм	до 50 мм²	70 ₽

Примечание: Для серийного производства — индивидуальный расчет со скидкой до 40%
