Лазерная резка металла
Лазерная резка металла на заказ в Санкт-Петербурге и Ленобласти из конструкционных и легированных сталей (в том числе и нержавеющих сталей), а также цветных металлов, по чертежам заказчика на современном волоконном лазере.
Индивидуальный подход к сложным задачам
нестандартные решения для уникальных проектов любой отрасли
Услуги лазерной резки металла на заказ
Лазерная резка металла — скоростной и высокоточный способ (±0.05mm) резки листового материала из конструкционных и легированных сталей (в том числе и нержавеющих сталей, оцинковки и титана ), а также цветных металлов и их сплавов (алюминий, латунь, медь). За счёт небольшой толщины луча, обеспечивается высокая точность реза металла без дефектов, что дает лазеру значительное преимуществом над другими видами раскроя .
Лазерная резка обеспечивает более точный и быстрый раскрой чем например, плазменная резка, луч дает высокую чистоту разреза, в результате поверхность металла остается неповрежденной, края получаются гладкими, без заусенцев, что позволяет использовать готовое изделие сразу после резки без дополнительной механической обработки .
С помощью лазера можно вырезать детали сложной геометрической формы с точностью 0,05мм с максимальным размером 1500*3000мм и толщиной до 16 мм. Мощность лазерного луча во время работы остается стабильной в любой точке обрабатываемой поверхности металла, поэтому качество реза остается высоким даже при изготовлении мелких изделий сложной конфигурации. Оперативно выполним заказ любой сложности.
- Нержавеющая сталь — до 40 мм
- Углеродистая сталь — до 40 мм
- Алюминий — до 40 мм
- Титан — до 40 мм
- Латунь — до 16 мм
- Медь — до 12 мм
Лазерная резка широко применяется для изготовления на заказ различной металлической продукции:
- лазерная резка и изготовление деталей для разнопланового оборудования , различных типов заготовок, станков, машин, комплектующие для приборов из металла любой сложности на заказ;
- элементы каких-либо металлоконструкций, торгового оборудования для торговых залов, складское оборудование (стеллажи и др.);
- рекламные конструкции, адресные таблички из металла;
- художественная резка дизайнерских панно, предметы дизайна, интерьера, декора и гравировки по металлу;
- панели ограждения лестниц и балконов, ворота и заборы ;
- мангалы, костровые сферы и чаши, дровницы.
- элементы металлических дверей, ворот, заборов, решетки.
Комплексный подход к металлообработке
От разработки технического задания и инженерного проектирования до прецизионной обработки и контроля готовой продукции.
Вопрос-Ответ
Рабочая поверхность
Рабочая поверхность лазерной резки листового металла 1500х3000мм
Мы имеет в своем распоряжении современные оптоволоконные комплексы лазерной резки с рабочей зоной 1500 на 3000 мм . Эти станки позволяют обрабатывать листы металла стандартного лазерного раскроя без предварительной подготовки и производить из листовой стали изделия длиной до 6000 мм.
Требования к чертежам
Чтобы заказать лазерную резку , необходимы файлы чертежей для лазерной резки металла , должны быть выполнены в соответствии требованиями в векторном формате .dxf и .dwg.
- Только развертка детали, без размеров, линий гиба, заметок, и тд.
- Масштаб 1 к 1.
- Отсутствие сплайнов (однако, если вы работаете в CorelDRAW, чертеж для заказа присылать ОБЯЗАТЕЛЬНО в формате .cdr)
- Все контура должны быть замкнуты.
- Весь чертеж заказа выполнен в одном слое.
- В одном файле развертка одной детали.
Что такое лазерная резка
Услуга лазерной резки металла на заказ — передовая технология для вашего бизнеса

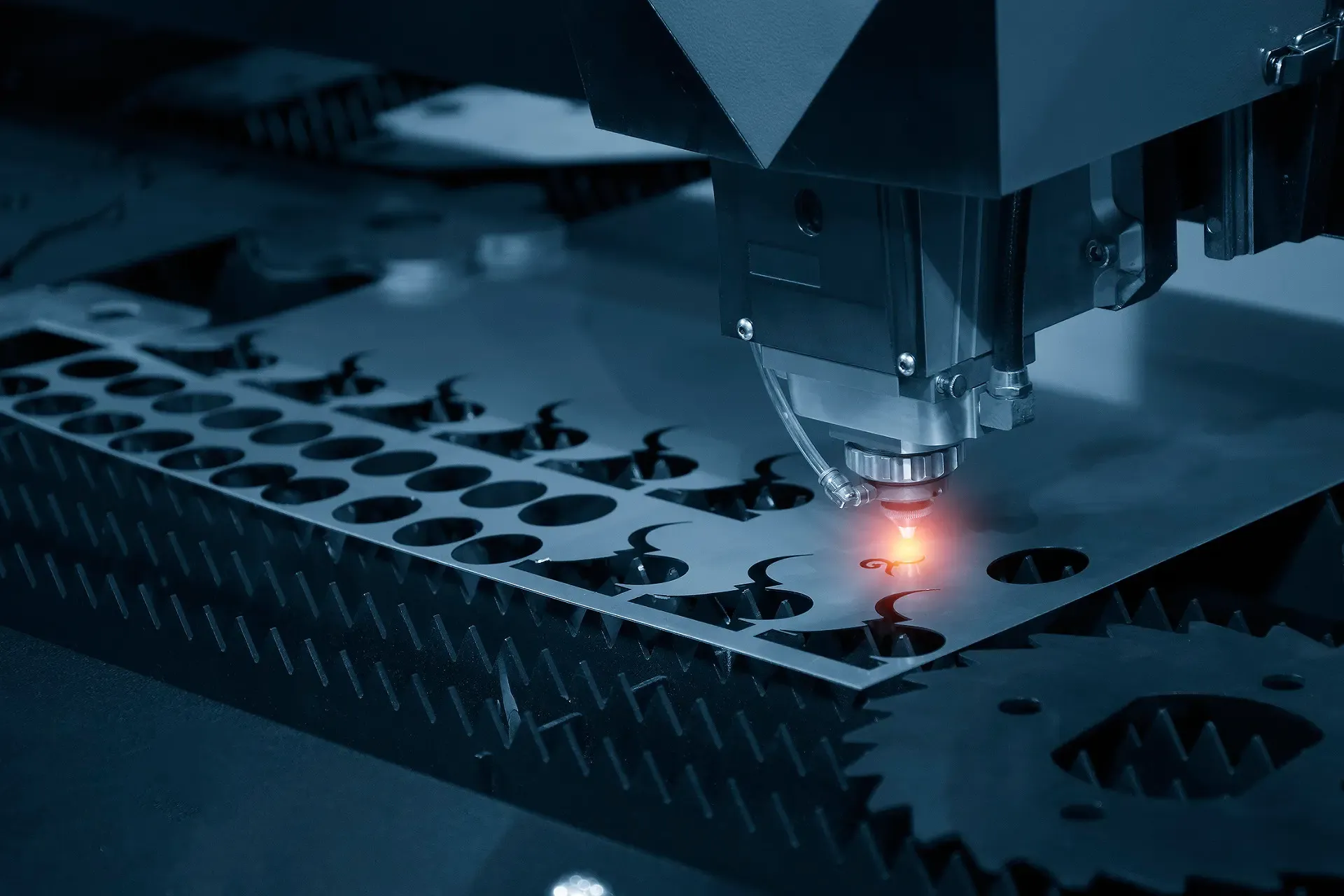

Лазерная резка — передовая технология резки и раскроя металла, использующая лазер высокой мощности и обычно применяемая на промышленных производственных линиях. Для этого применяют установки на основе твердотельных, волоконных и CO2-лазеров, работающих как в непрерывном, так и в импульсно-периодическом режимах излучения.
Сфокусированный луч, обычно управляемый компьютером с системой ЧПУ, обеспечивает высокую концентрацию энергии и позволяет разрезать практически любые металлы независимо от их теплофизических свойств. Автоматическая система фокусировки и точного позиционирования делает возможным резку высокоотражающих и тонких материалов, таких как латунь, алюминий, медь, оцинкованная сталь и нержавеющая сталь, титан и другие сплавы, а также позволяет осуществлять не только резку, но и гравировку, маркировку и создание декоративных элементов.
В процессе лазерной резки, под воздействием луча металл разрезаемого участка плавится, возгорается, испаряется или выдувается струей газа. При этом есть возможность получить узкие резы (шириной 0,1–1 мм) с минимальной зоной термического влияния. Система способна обеспечить чистую кромку без необходимости дополнительной обработки.
Почему выбирают лазерную резку
Лазерная резка отличается отсутствием механического воздействия на обрабатываемую поверхность, возникают минимальные деформации, как временные в процессе резки, так и остаточные после полного остывания. Вследствие этого лазерную резку, даже легкодеформируемых металлов и нежестких заготовок и деталей, можно осуществлять с высокой степенью точности.
Благодаря большой мощности излучения обеспечивается высокая производительность процесса в сочетании с высоким качеством поверхностей реза. Легкое и сравнительно простое управление излучением позволяет осуществлять лазерную резку по сложному контуру плоских и объемных стальных деталей и заготовок с высокой степенью автоматизации процесса, включая фигурную резку, перфорацию и создание корпусов сложной геометрии.
Современное оборудование и надежный поставщик
Для резки металлов применяют технологические установки на основе твердотельных и газовых CO2-лазеров, работающих как в непрерывном, так и в импульсно-периодическом режимах излучения. Промышленное применение газо-лазерной резки с каждым годом увеличивается, но этот процесс не может полностью заменить традиционные способы раскроя металла.
Наша команда опытных специалистов работает на оснащенном современным оборудованием производстве, что гарантируем высококачественную услугу обработки металла согласно международным стандартам. Мы гордимся появлением в нашем парке оборудования крупных станков последнего поколения от надежного производителя HSG, способных обрабатывать толстый металл с высокой повторяемостью результата. Оперативно выполним заказ любой сложности.
В сопоставлении со многими из применяемых на производстве установок стоимость оборудования для лазерной резки ещё достаточно высока, хотя в последнее время наметилась тенденция к её снижению. В связи с этим процесс лазерного раскроя металла становится эффективным только при условии обоснованного и разумного выбора области применения, когда использование традиционных способов трудоемко или вообще невозможно.
Преимущества лазерной резки от плазменной
Преимуществом резки лазером является существенно большая точность, при этом допуски составляют ±0,05 мм (0,2 – 0,375 мм). В плазменной же, точность зависит от степени износа исходного металла ±0,1 – ±0,5 мм. При лазерной резке конусность может составлять менее 1°, при плазменной 3° – 10°.
Минимальный диаметр отверстия лазерной резки стали в непрерывном режиме примерно равен толщине металла (в импульсном режиме может составлять 1/3 толщины материала). При плазменной минимальный диаметр составляет 1,5 от толщины материала, но не менее 4 мм (в случае увеличения толщины материала имеет склонность к эллиптичности).
В процессе плазменной резки из нижней части среза удаляется больше металла, чем из верхней, что приводит к некоторому скруглению внутреннего угла. При резке лазером внутренние углы получаются высокого качества.
Тепловое воздействие на металл при лазерной резке минимально, что приводит к отсутствию окалины и незаметным прожогам . Что же касается плазменной резки, то тепловое воздействие во время работы намного больше и соответственно прожоги присутствуют на острых наружных кромках и имеется образование небольшой окалины и требуется дополнительная обработка металла, что увеличивает сроки заказа.
Оборудование
Почему мы выбрали HSG G3015H — преимущества для наших клиентов
Наша команда работает на современном станке HSG G3015H — это передовое оборудование с ЧПУ, оснащенное мощным волоконным лазером от 3 до 60 кВт. Что это значит для вас:
Высокая скорость и точность Станок способен резать со скоростью до 200 м/мин с точностью позиционирования ±0.05 мм. Это позволяет нам выполнять срочные заказы оперативно, сохраняя идеальное качество. Автоматическая система фокусировки обеспечивает стабильный результат на протяжении всей работы.
Работаем с любыми металлами HSG G3015H режет все популярные материалы: нержавеющую и углеродистую сталь, алюминий, титан, медь, латунь, оцинкованную сталь. Толщина обработки — от тонкого листа до толстого металла (до 40 мм в зависимости от материала).
Чистая кромка без доработки Технология лазерной резки гарантирует чистую кромку без окалины, заусенцев и деформаций. Ваши детали не требуют дополнительной обработки — это экономит ваше время и деньги.
Сложная геометрия и фигурная резка Программное обеспечение станка позволяет выполнять резку по сложному контуру, включая фигурную резку, перфорацию, создание логотипов и декоративных элементов по вашим эскизам. Система способна обрабатывать детали любой сложности с высокой повторяемостью.
Большой рабочий стол Рабочая область 3000×1500 мм позволяет обрабатывать крупные листы и располагать множество деталей за один цикл, что снижает расход материала и делает заказ выгодным для вас.
Серийное производство и малые партии Благодаря высокой производительности оборудования мы одинаково эффективно выполняем как малый объем (единичные детали), так и крупные серийные партии. Минимальное участие оператора и автоматизация процесса снижает стоимость и сокращает сроки.
Конкурентные цены Современное оборудование экономит расход газа и электроэнергии, что позволяет нам предлагать конкурентные цены на заказ при высоком качестве резки. Оперативное выполнение заказов и гибкость в работе — наши главные преимущества.
Мы гордимся нашим оснащенным производством и гарантируем высококачественную обработку металла согласно вашим требованиям. Опишите вашу задачу, уточните объем — и мы сделаем точный расчет заказа бесплатно!
Таблица характеристик HSG G3015H
| Параметр | Значение |
|---|---|
| Размер рабочей области (Д×Ш) | 3100 мм × 1550 мм |
| Длина стола | 3000 мм |
| Ширина стола | 1500 мм |
| Мощность лазера | 3-60 кВт (3000W-60000W) |
| Максимальное ускорение | 4G |
| Максимальная скорость перемещения | 200 м/мин |
| Грузоподъемность стола | До 1400 кг |
Максимальная толщина лазерной резки по материалам:
Для 12 кВт :
- нержавеющая сталь — до 40 мм
- углеродистой стали — до 40 мм
- алюминия — до 40 мм
- титана — до 40 мм
- латуни — до 16 мм
- меди — до 12 мм
Прайс-лист. Как формируется цена за метр реза?
Стоимость зависит от материала и толщины металла, общей длины реза, срока и других особенностей заказа. Базовые цены см. в прайсе; точный расчет пришлем после чертежей (DXF/DWG/STEP).
| Толщина (мм) | 10-100м (₽/м) | 100-500м (₽/м) | 500-1000м (₽/м) | Более 1000м (₽/м) | Врезание (₽) |
|---|---|---|---|---|---|
| Алюминий и дюраль | |||||
| 0.5-0.9 | 45 | 35 | 27 | от 16 | 1 |
| 1 | 50 | 37 | 30 | от 18 | 1 |
| 1.5 | 53 | 43 | 37 | от 23 | 1 |
| 2 | 56 | 48 | 40 | от 26 | 1 |
| 2.5 | 60 | 52 | 48 | от 32 | 2 |
| 3 | 70 | 62 | 55 | от 38 | 2 |
| 4 | 91 | 75 | 59 | от 42 | 3 |
| 5 | 96 | 80 | 70 | от 51 | 4 |
| 6 | 123 | 95 | 86 | от 65 | 5 |
| 8 | 177 | 112 | 102 | от 79 | 6 |
| 10 | 225 | 187 | 144 | от 115 | 8 |
| Бронза | |||||
| 0.5-0.9 | 50 | 40 | 33 | от 24 | 1 |
| 1 | 54 | 42 | 36 | от 27 | 1 |
| 1.5 | 90 | 70 | 60 | от 48 | 1 |
| 2 | 112 | 87 | 74 | от 60 | 1 |
| 2.5 | 125 | 95 | 85 | от 71 | 2 |
| 3 | 135 | 105 | 90 | от 77 | 2 |
| 4 | 162 | 126 | 108 | от 95 | 3 |
| 5 | 198 | 154 | 132 | от 118 | 4 |
| Латунь | |||||
| 0.5-0.9 | 43 | 30 | 27 | от 20 | 1 |
| 1 | 48 | 33 | 30 | от 23 | 1 |
| 1.5 | 50 | 38 | 32 | от 25 | 1 |
| 2 | 52 | 43 | 38 | от 31 | 1 |
| 2.5 | 54 | 48 | 45 | от 37 | 2 |
| 3 | 70 | 63 | 57 | от 49 | 2 |
| 4 | 92 | 75 | 59 | от 51 | 3 |
| 5 | 102 | 85 | 75 | от 67 | 4 |
| Нержавейка | |||||
| 0.5-0.9 | 46 | 30 | 28 | от 16 | 1 |
| 1 | 51 | 33 | 29 | от 17 | 1 |
| 1.5 | 53 | 37 | 35 | от 22 | 1 |
| 2 | 56 | 43 | 38 | от 25 | 1 |
| 2.5 | 63 | 53 | 48 | от 32 | 1 |
| 3 | 74 | 63 | 56 | от 39 | 2 |
| 4 | 86 | 71 | 64 | от 46 | 2 |
| 5 | 103 | 81 | 74 | от 54 | 3 |
| 6 | 133 | 94 | 86 | от 65 | 3 |
| 8 | 184 | 121 | 109 | от 85 | 4 |
| 10 | 242 | 202 | 150 | от 120 | 5 |
| 12 | 299 | 227 | 188 | от 159 | 6 |
| Сталь | |||||
| 0.5-0.9 | 40 | 26 | 24 | от 14 | 1 |
| 1 | 44 | 28 | 25 | от 15 | 1 |
| 1.5 | 46 | 32 | 30 | от 19 | 1 |
| 2 | 48 | 37 | 33 | от 21 | 1 |
| 2.5 | 54 | 46 | 41 | от 27 | 1 |
| 3 | 64 | 54 | 48 | от 33 | 1 |
| 4 | 74 | 61 | 55 | от 39 | 2 |
| 5 | 89 | 70 | 64 | от 47 | 2 |
| 6 | 115 | 81 | 74 | от 56 | 3 |
| 8 | 160 | 105 | 94 | от 73 | 4 |
| 10 | 210 | 175 | 130 | от 104 | 5 |
| 12 | 260 | 197 | 163 | от 138 | 5 |
Создаем конструктивные решения без компромиссов
Готовы воплотить ваш проект?
Оставьте Ваши контактные данные, наши менеджеры свяжутся с вами в ближайшее время.
Прикрепите файлы. DXF/DWG/STEP, PDF для более точного расчета стоимости.
Другие наши решения для металлообработки
Проектирование металлоконструкций
Вальцовка обечаек
Художественная резка металла
Лазерная резка уголка
Лазерная резка двутавровой балки
Лазерная резка швеллера
Точность, проверенная временем

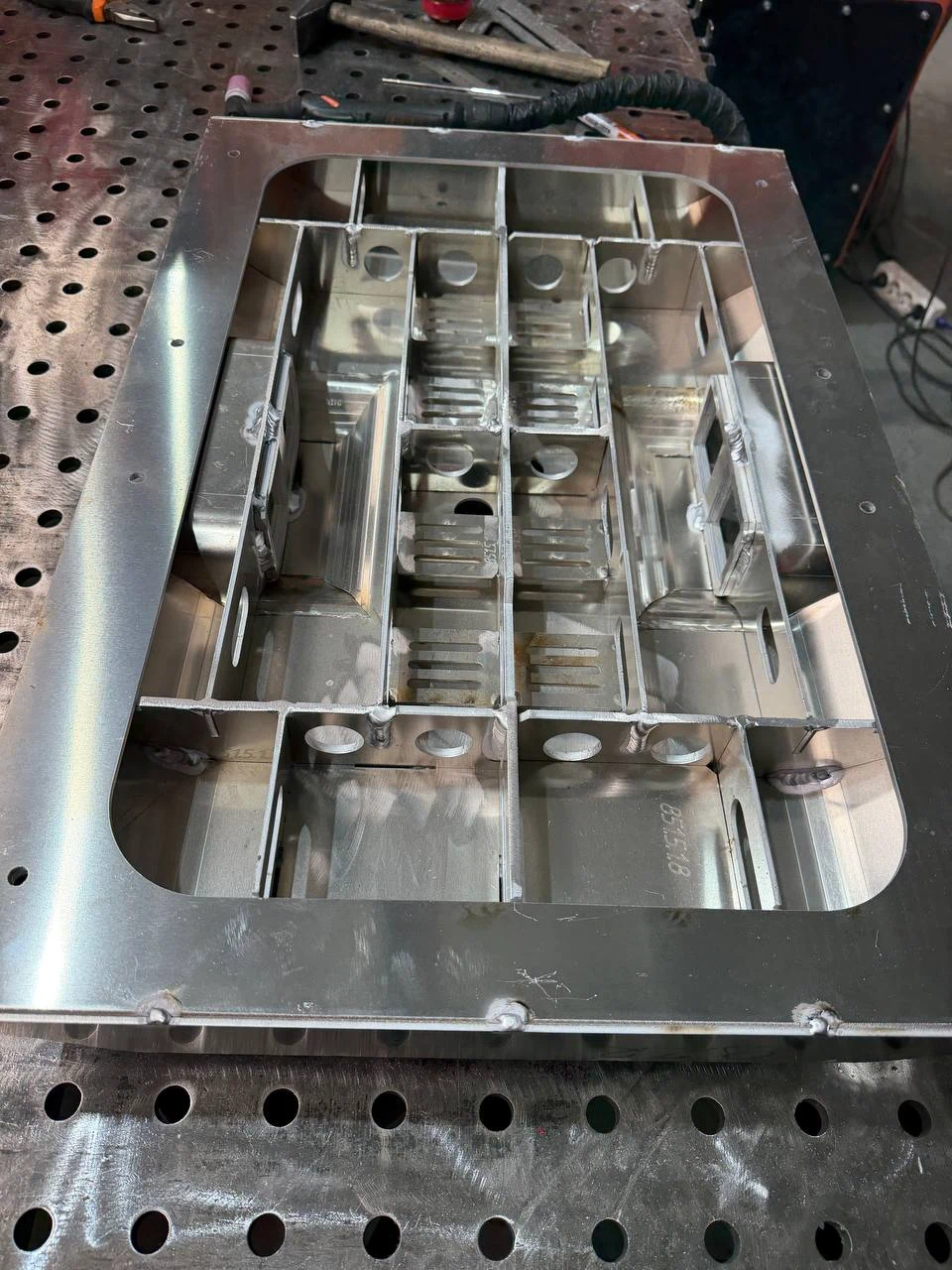

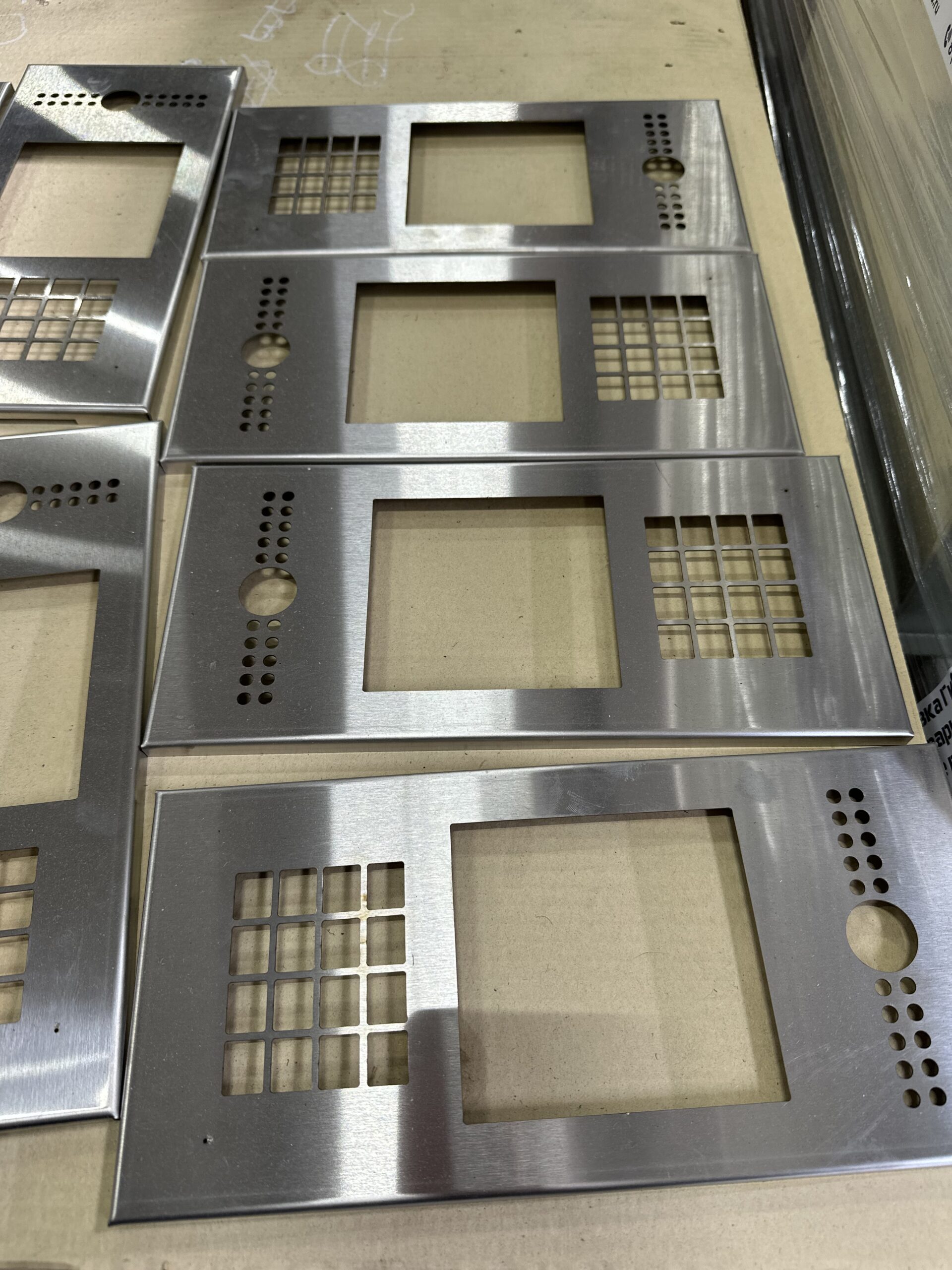

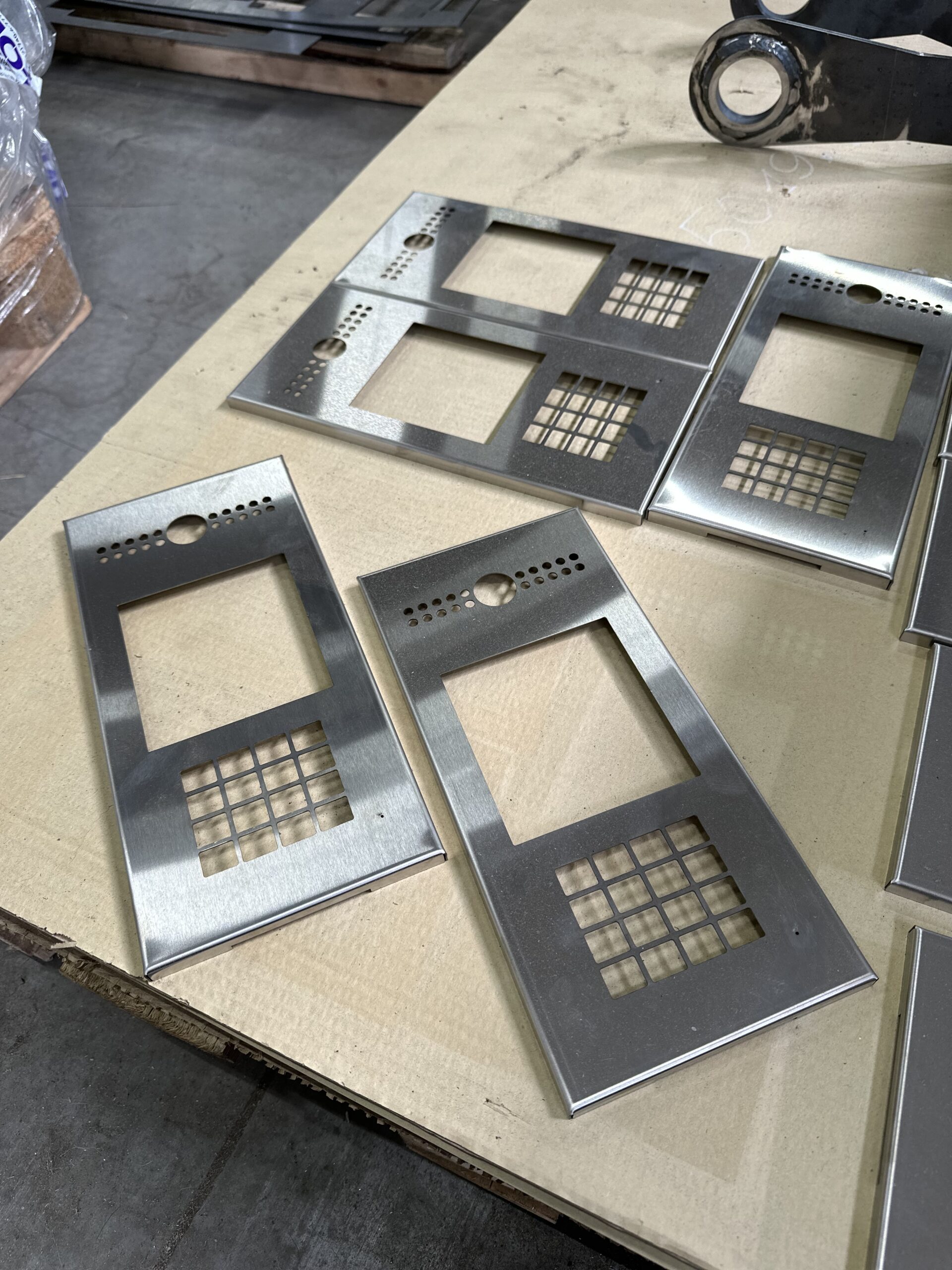

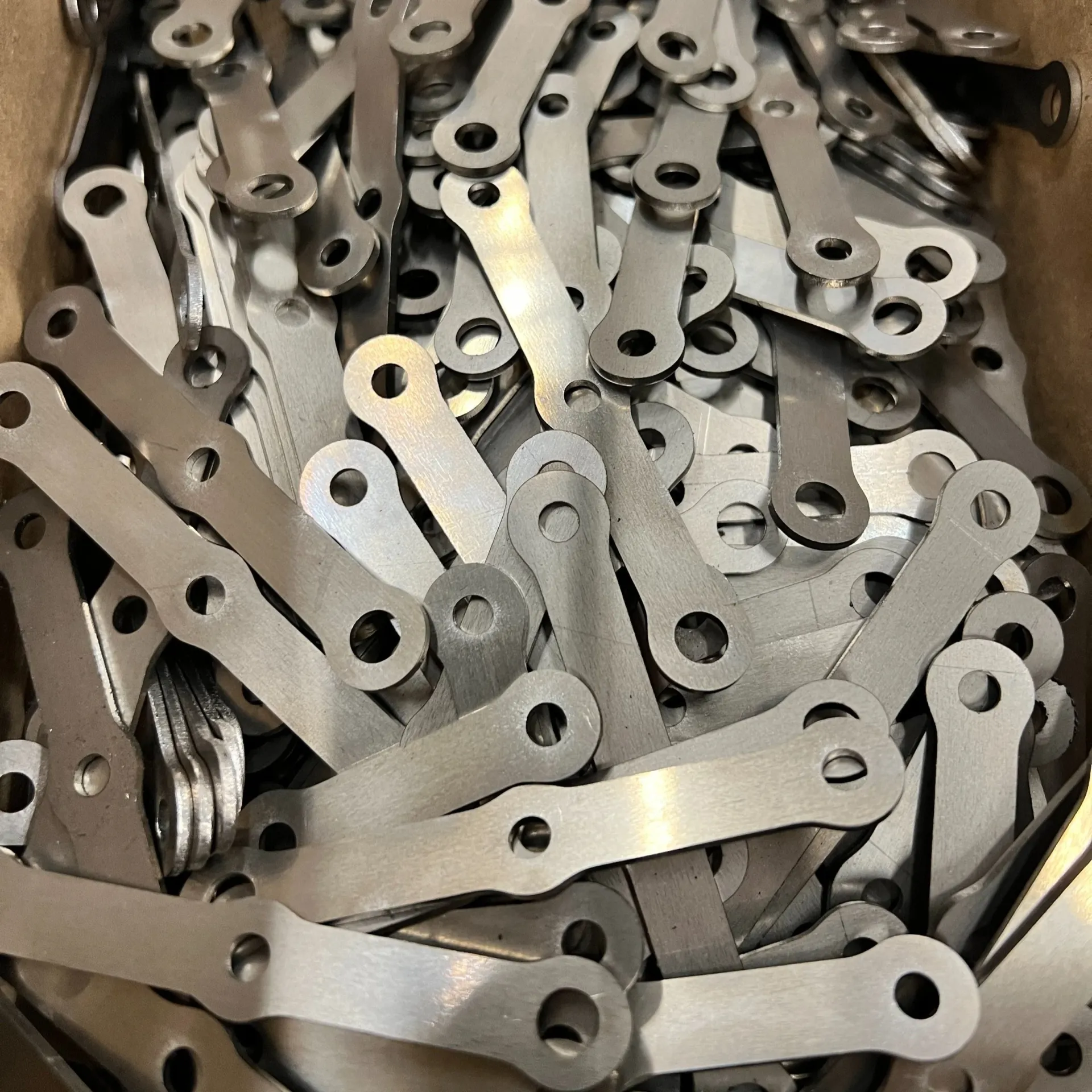

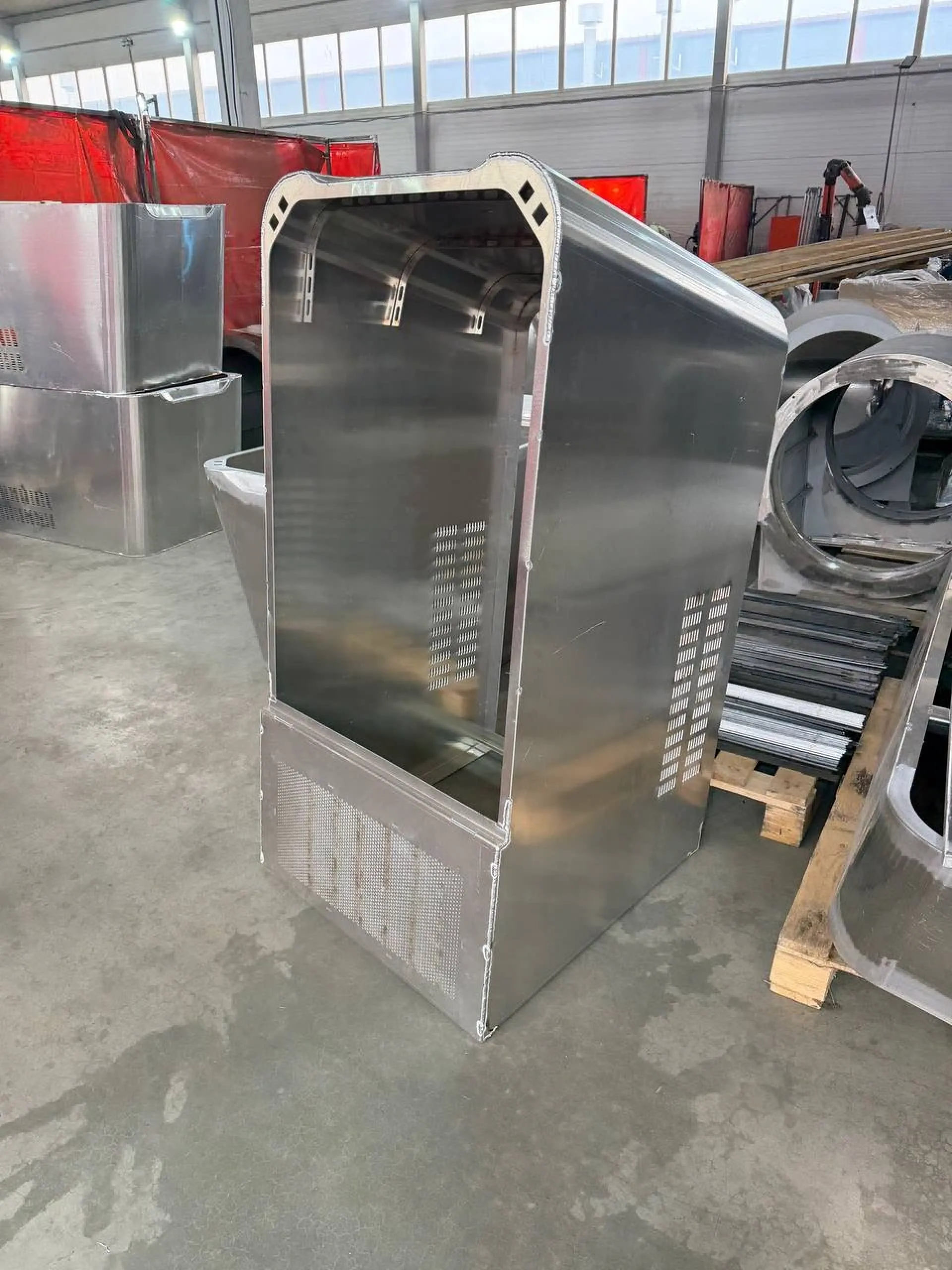

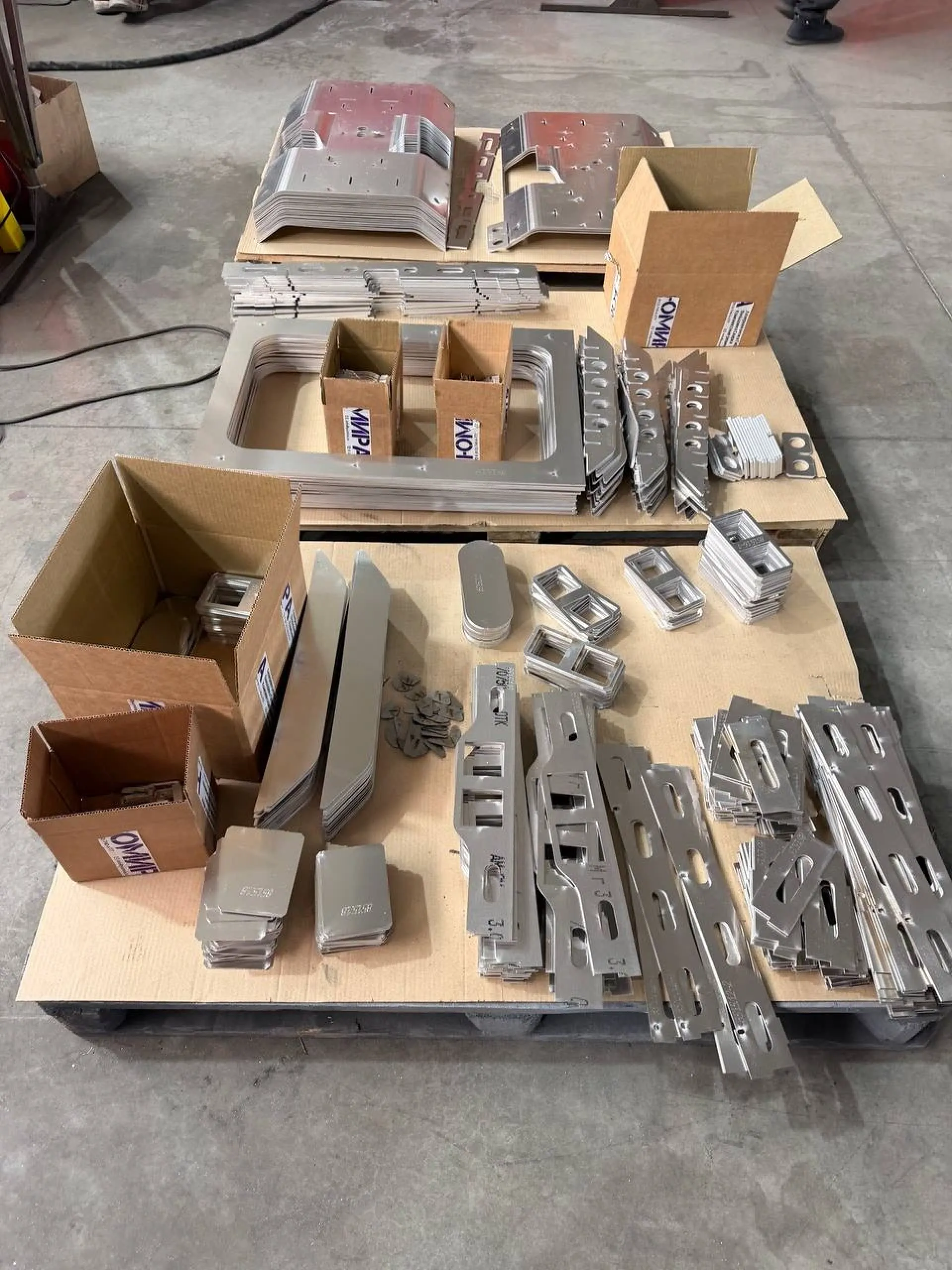

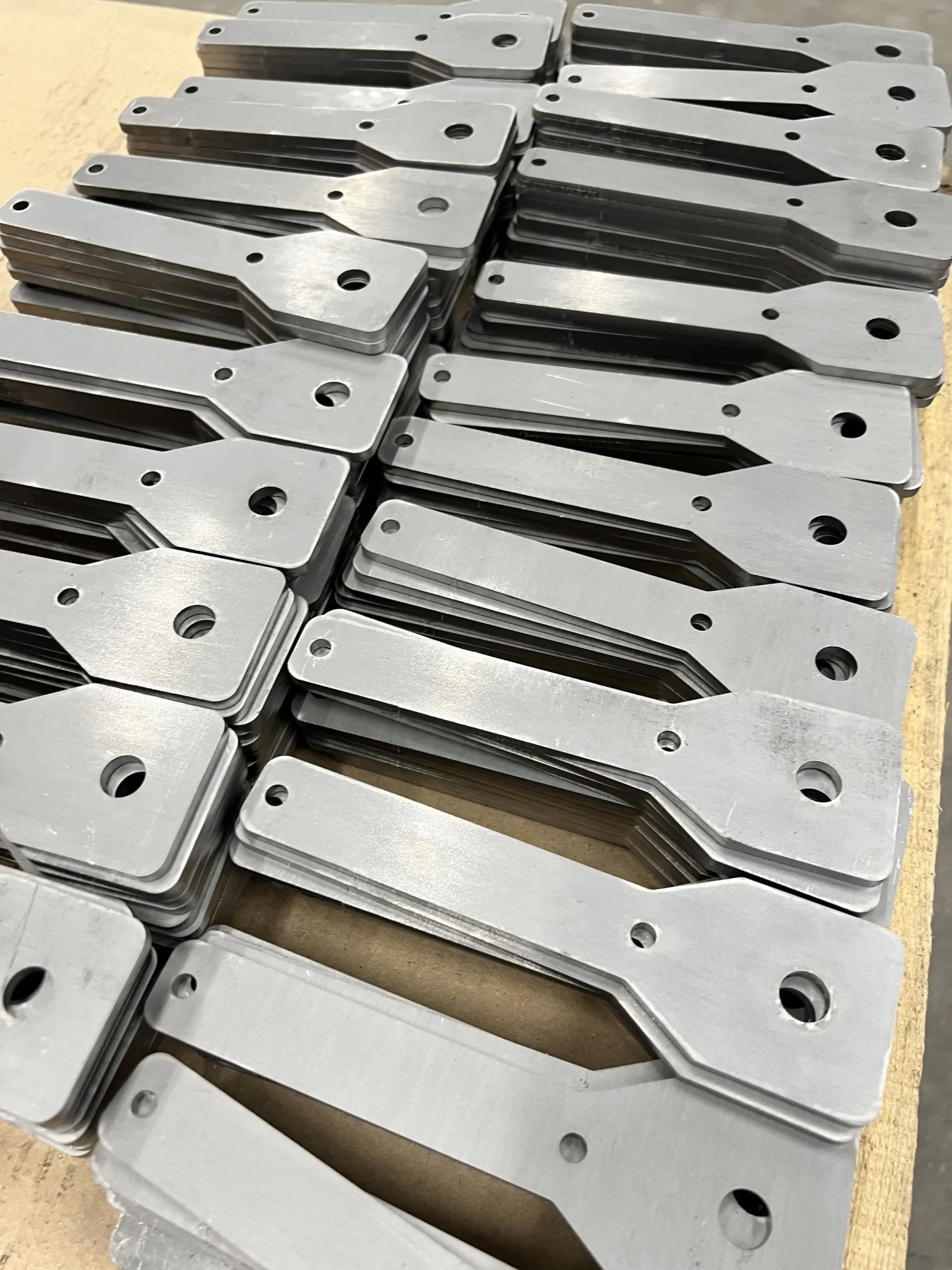

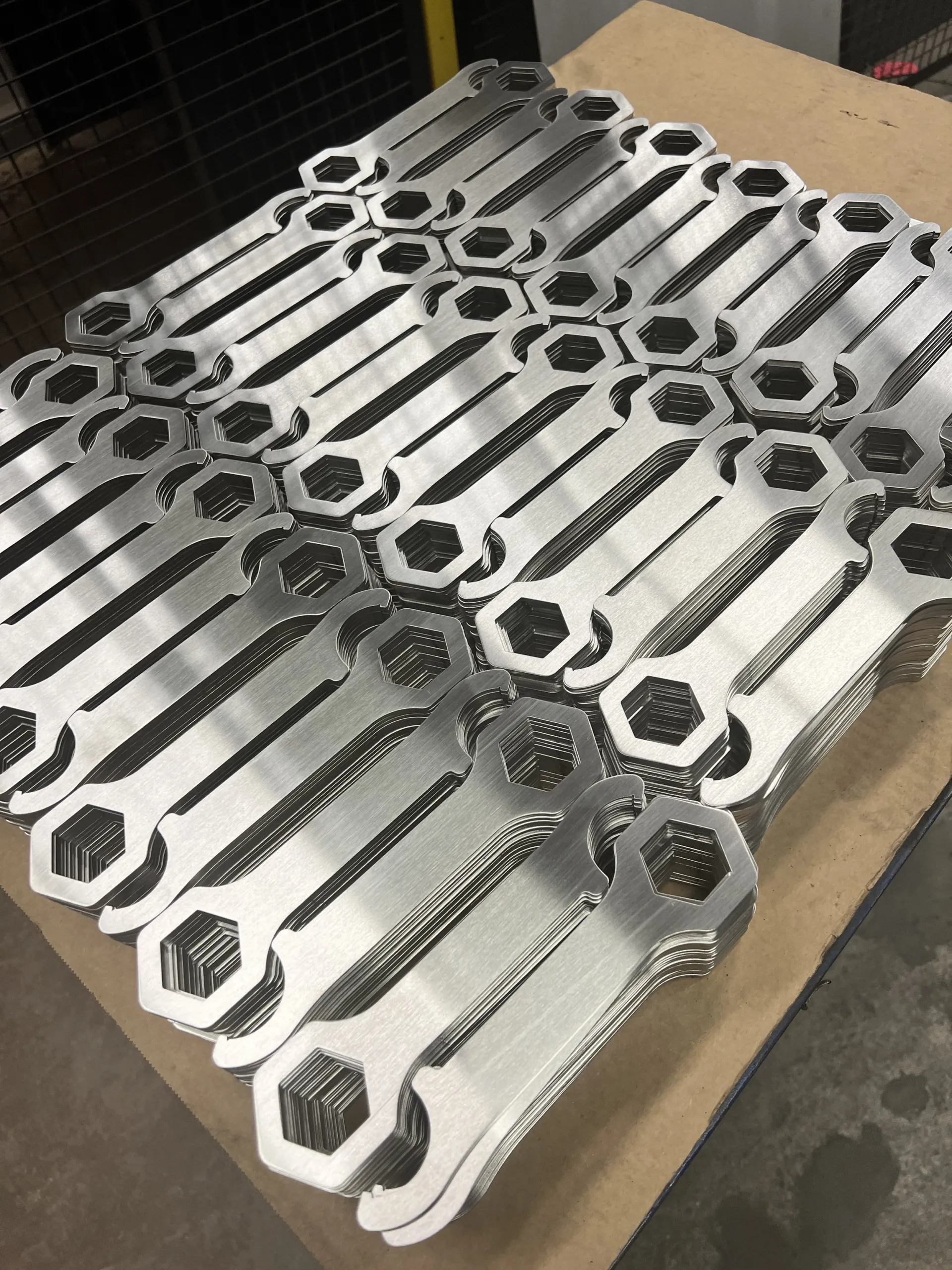

Наши работы
