Несущие металлоконструкции зданий
Изготовление несущих металлоконструкций зданий в Санкт-Петербурге и Ленинградской области: производство стропильных ферм, антресольных этажей, подстропильных ферм, балок перекрытий, связей жесткости по чертежам КМД для промышленных и гражданских объектов
Индивидуальный подход к сложным задачам
нестандартные решения для уникальных проектов любой отрасли
Производство несущих конструкций каркасов зданий
Несущие металлоконструкции зданий — основные силовые элементы каркаса, воспринимающие нагрузки от покрытия, перекрытий, стен, снега, ветра и передающие их на фундаменты. Включают стропильные и подстропильные фермы для больших пролетов, балки перекрытий, антресольные этажи, связи жесткости, подкрановые балки. Изготавливаются из прокатных профилей (двутавр, швеллер, уголок) или свариваются из листовой стали по чертежам КМД. Расчет выполняется по СП 16.13330.2017 с учетом всех нагрузок и воздействий.
Мы производим несущие металлоконструкции для зданий любого назначения: промышленных цехов, складов, ангаров, торговых центров, спортивных сооружений. Выполняем полный цикл: проектирование КМ и КМД с расчетом прочности, изготовление на современном оборудовании (лазерная резка, сварка полуавтоматом, контроль УЗК), антикоррозионная защита, доставка и монтаж. Изготавливаем фермы пролетами до 36 метров, антресольные этажи площадью до 1000 м², составные балки высотой до 1200 мм. Работаем со сталью марок С245, С255, С345. Все сварщики аттестованы НАКС, обеспечиваем контроль геометрии на стапелях. Возможно изготовление отправочными марками для удобства транспортировки с последующей укрупнительной сборкой на объекте.
Расчет несущих конструкций по СП 16.13330, разработка КМ и КМД, изготовление на площади 4000 м² с современным оборудованием, контроль качества сварных швов УЗК, антикоррозионная защита, профессиональный монтаж с автокранами. Изготавливаем фермы пролетами до 36 метров, антресольные этажи любой площади, все виды балок и связей. Опыт работы с промышленными, торговыми, спортивными объектами.
Мы производим

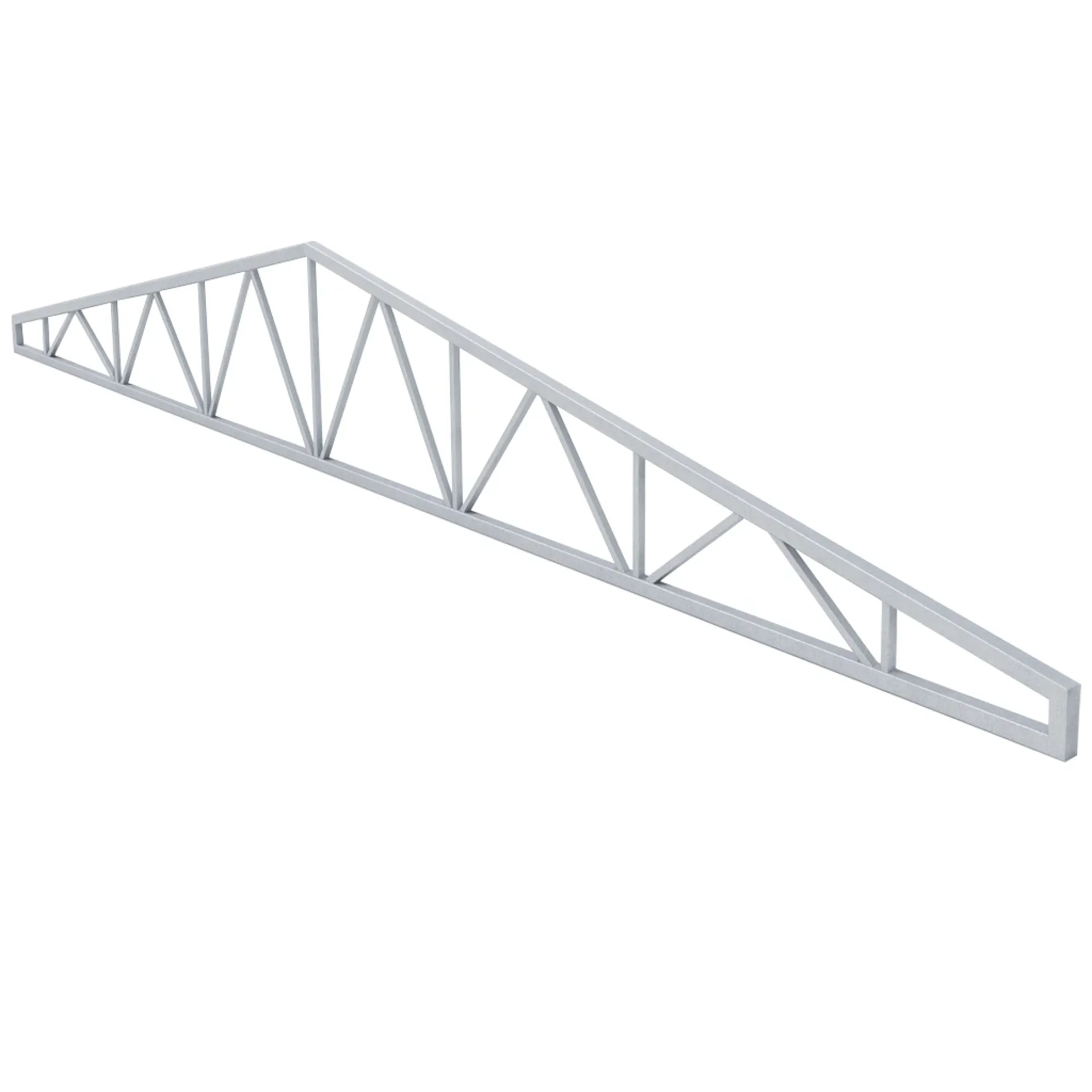

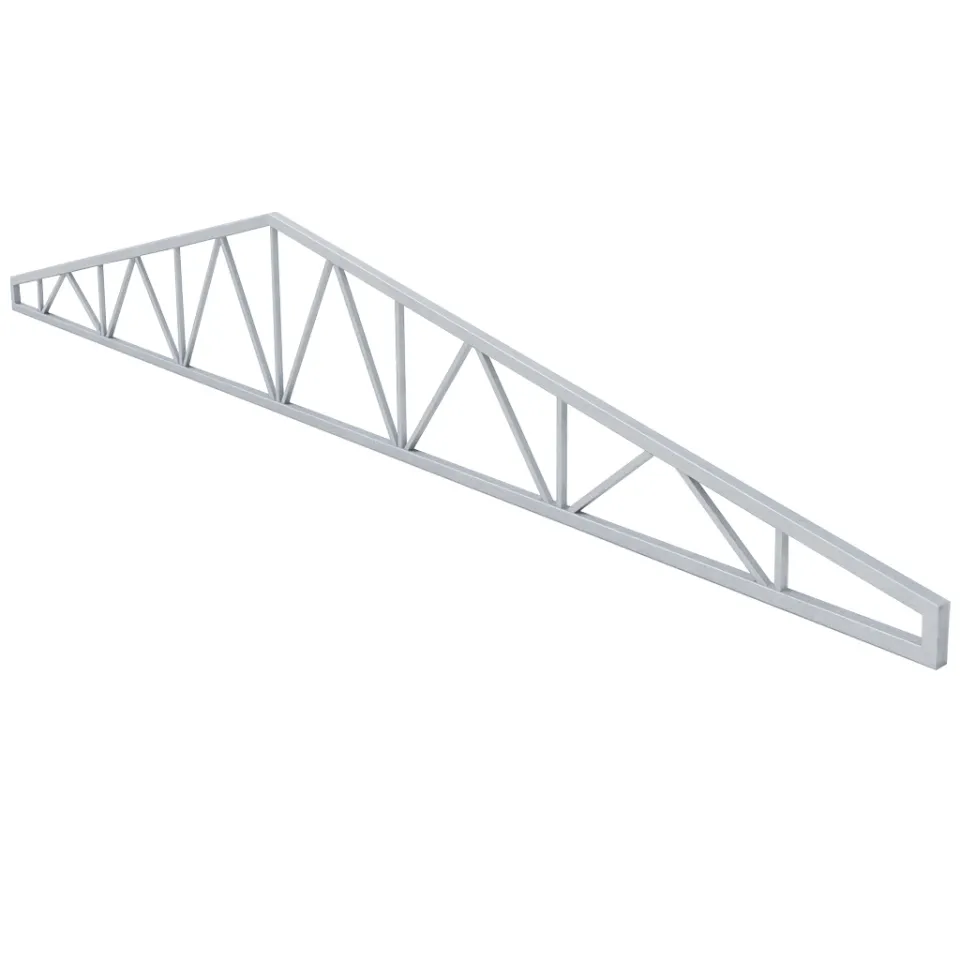

Металлические фермы
Подстропильные фермы

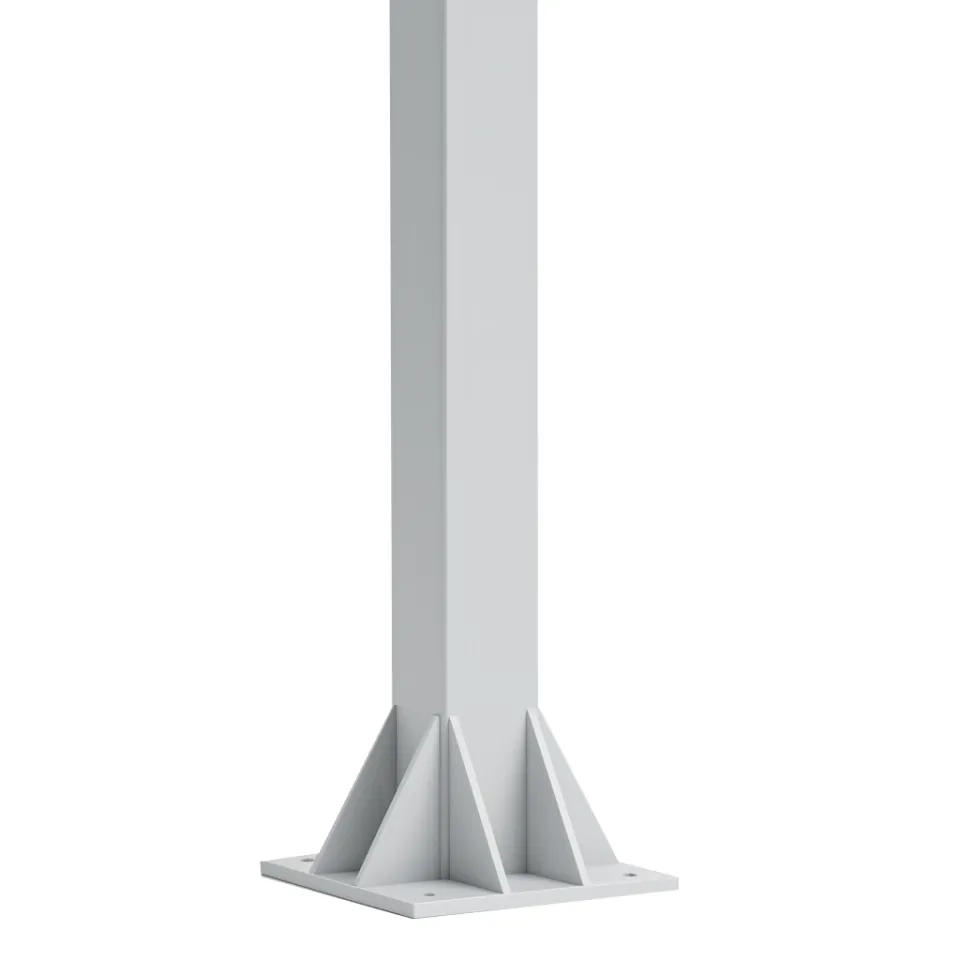

Колонны зданий
Подкрановые балки

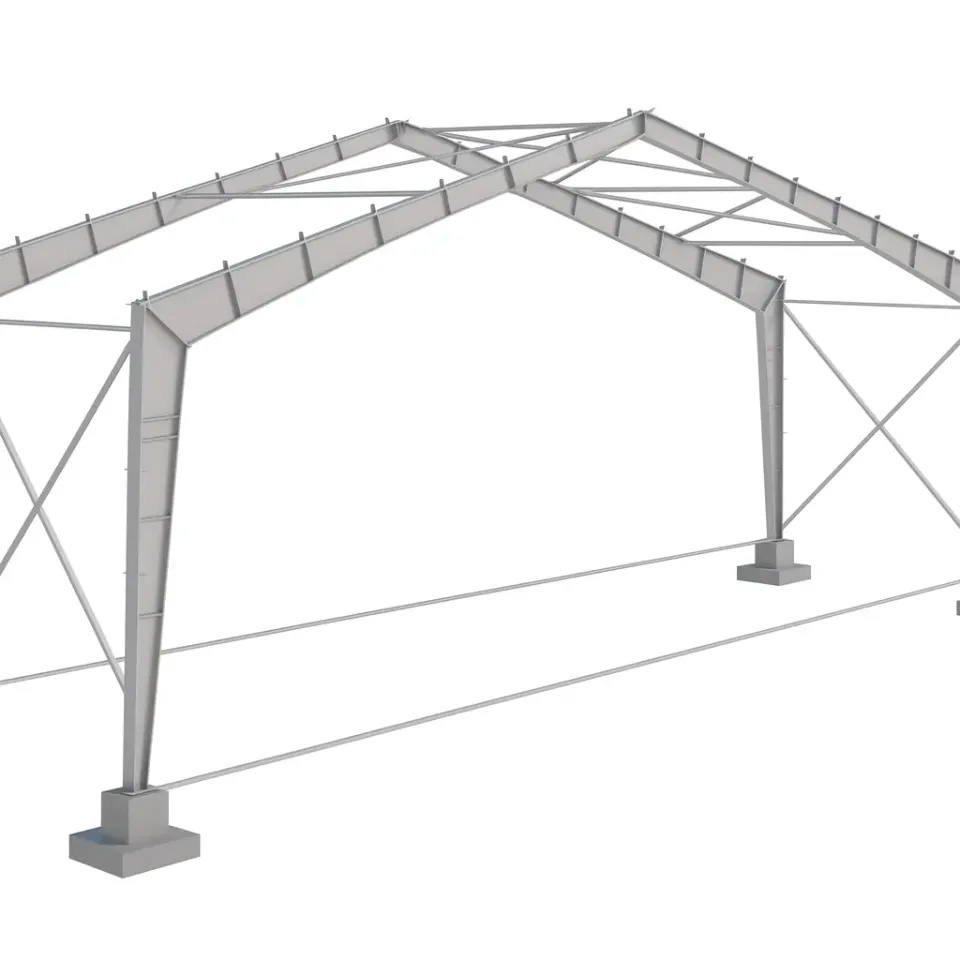

Рамы каркасов зданий
Антресольные этажи

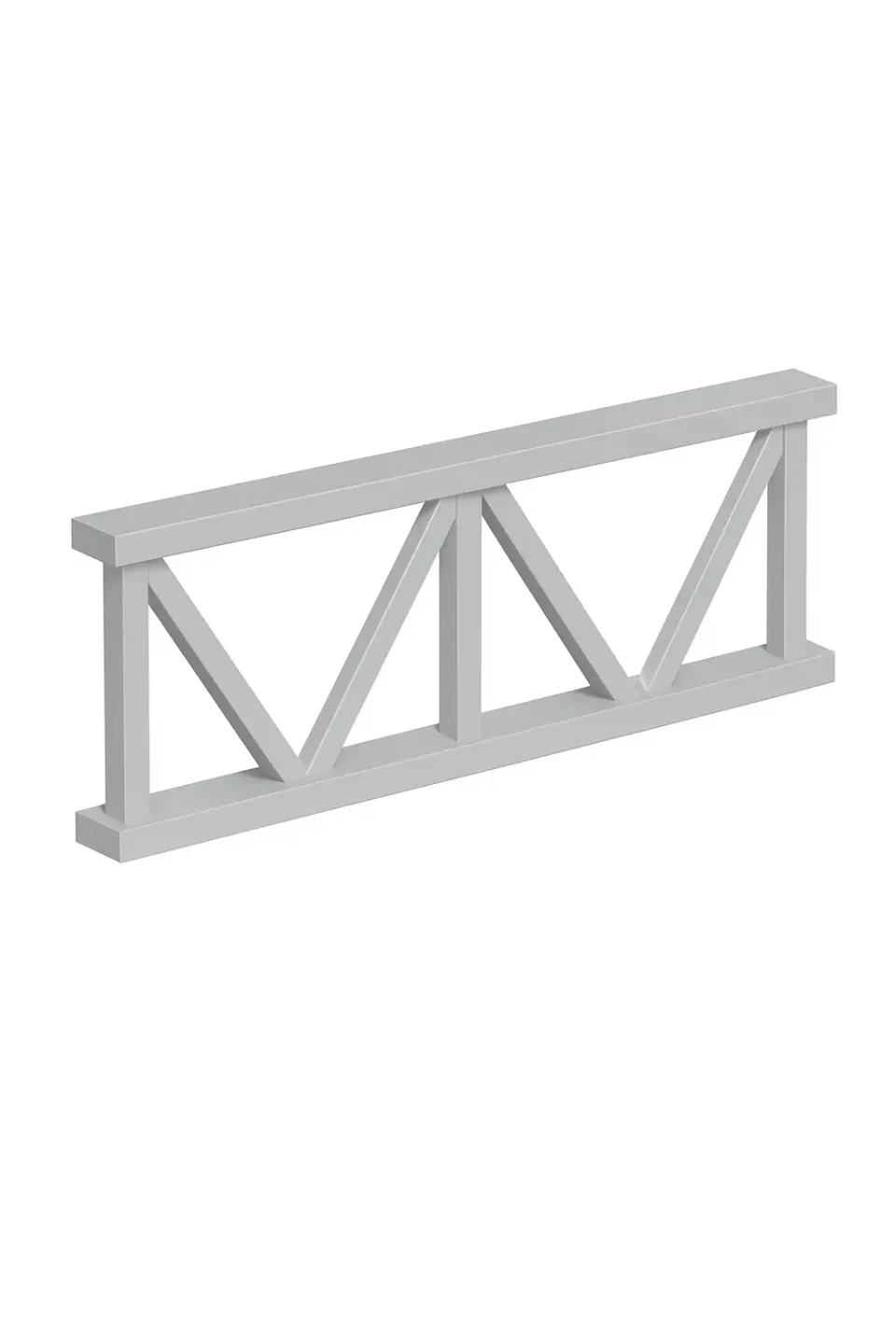

Связи жесткости стальные

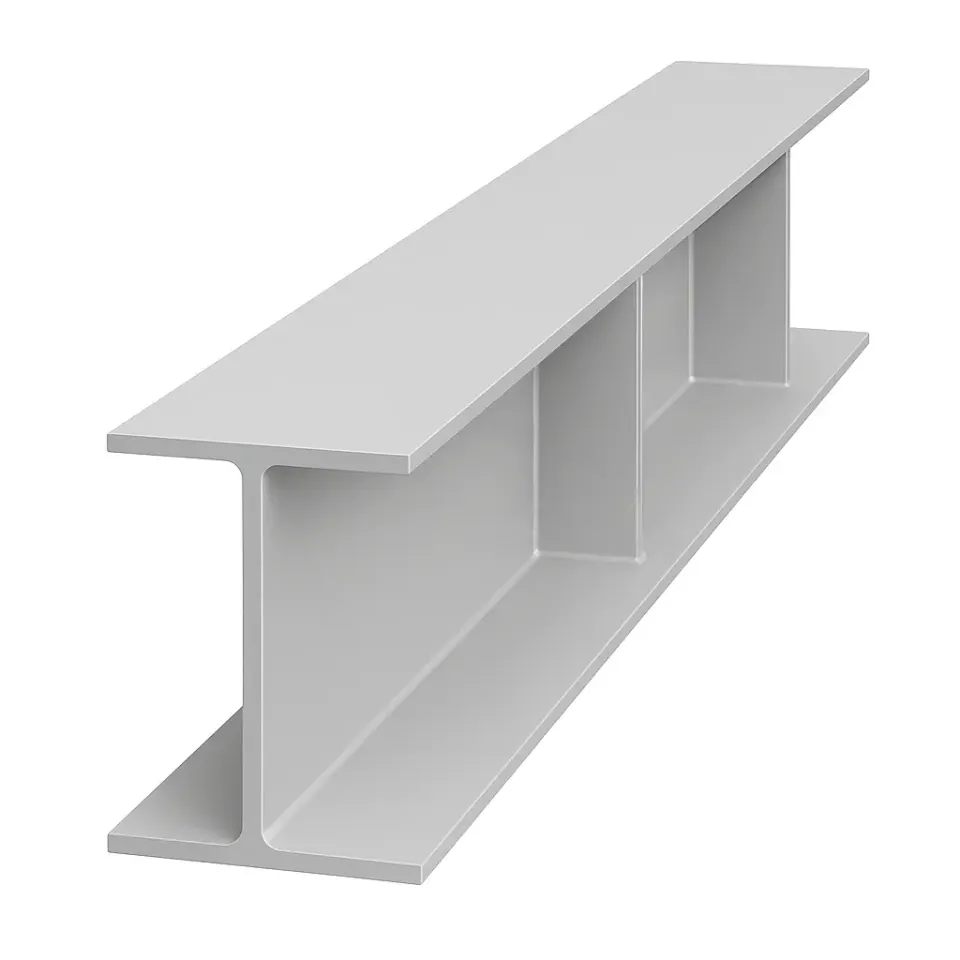

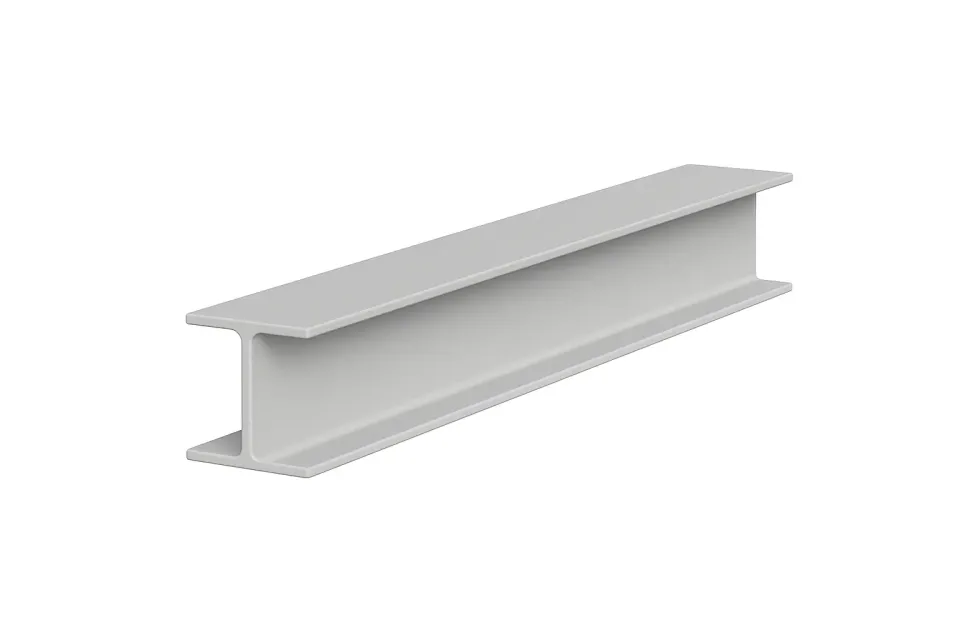

Балки перекрытий
Ригели и прогоны
Применение (где?):
- Промышленные здания: Каркасы производственных цехов, заводов, фабрик пролетами 18-36 метров — стропильные фермы треугольного, полигонального или арочного очертания из уголков 100×100 до 200×200 мм или труб 100×100 до 200×200 мм, подстропильные фермы под стропильные при шаге колонн 12 метров, балки перекрытий из двутавра или составные под межэтажные перекрытия административно-бытовых помещений. Подкрановые балки пролетом 6-12 метров из прокатного двутавра №30-60 или составные сварные для кранов грузоподъемностью 5-50 тонн. Связи жесткости вертикальные по колоннам и горизонтальные по покрытию из уголков 63×63 до 100×100 мм для обеспечения пространственной жесткости здания против ветровых нагрузок.
- Складские комплексы: Металлокаркасы складов, логистических центров, терминалов — облегченные конструкции под легкое ограждение из сэндвич-панелей или профлиста. Стропильные фермы пролетами 24-30 метров с малым шагом 6-9 метров позволяют отказаться от подстропильных ферм, снизить высоту здания, уменьшить металлоемкость. Антресольные этажи в складах высотой 10-12 метров для размещения офисов, комнат персонала, увеличения полезной площади без расширения пятна застройки — экономия на аренде или покупке дополнительной земли.
- Торговые и выставочные комплексы: Каркасы торговых центров, гипермаркетов, автосалонов, выставочных залов с большими свободными пространствами без промежуточных опор для гибкой планировки торговых площадей. Фермы и балки пролетами 30-36 метров из высокопрочной стали С345 для снижения сечений и массы конструкций. Витражное остекление высотой 6-10 метров на металлическом каркасе-фахверке для обеспечения естественного освещения, визуальной привлекательности здания.
- Спортивные сооружения: Большепролетные покрытия спортивных залов, бассейнов, ледовых дворцов пролетами 30-50 метров без промежуточных опор для размещения игровых площадок, трибун. Фермы сложного очертания (арочные, сегментные) для архитектурной выразительности. Подвесные конструкции под осветительное оборудование, табло, акустические системы, климатическое оборудование к нижним поясам ферм. Трибуны на металлическом каркасе из балок и настилов с расчетом на динамические нагрузки от болельщиков.

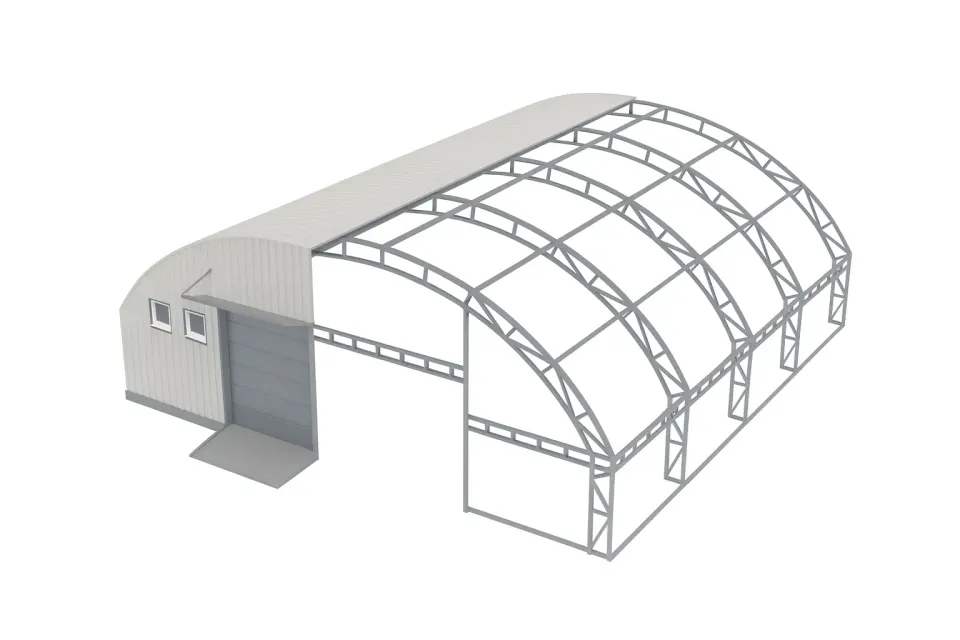

- Ангары и навесы: Быстровозводимые ангары для авиации, складирования техники, сельхозпродукции, ремонтных работ — стандартные типовые фермы из прокатных уголков или облегченные из тонкостенных гнутых профилей ЛСТК. Навесы над складскими площадками, погрузочными рампами, стоянками техники — консольные фермы или балки с вылетом 6-12 метров от стены здания или от опор по одной стороне, свободное пространство под навесом для маневрирования транспорта.
- Реконструкция зданий: Антресольные этажи в существующих высоких помещениях промышленных зданий при смене профиля использования для размещения офисов, гостиниц, торговых площадей — увеличение полезной площади в 1,5-2 раза. Усиление существующих перекрытий при увеличении нагрузок — установка дополнительных балок, подкосов, стоек. Надстройка дополнительных этажей на металлокаркасе над существующими зданиями при достаточной несущей способности фундаментов и стен — строительство без отселения жильцов, быстрый монтаж.
Комплексный подход к металлообработке
От разработки технического задания и инженерного проектирования до прецизионной обработки и контроля готовой продукции.
Вопрос-Ответ
Что такое стропильные фермы и зачем они нужны?
Стропильные фермы — это плоские решетчатые конструкции треугольного или иного очертания, предназначенные для перекрытия больших пролетов зданий без промежуточных опор. Конструкция фермы состоит из верхнего и нижнего поясов, соединенных решеткой из раскосов и стоек. Верхний пояс воспринимает сжимающие усилия от нагрузки кровли, снега, собственного веса, нижний пояс работает на растяжение, элементы решетки передают усилия между поясами. Преимущество ферм перед сплошными балками — меньший вес при той же несущей способности благодаря рациональному распределению материала. Ферма высотой 1/8-1/6 пролета перекрывает пролеты 18-36 метров, которые балкой перекрыть технически сложно или экономически нецелесообразно из-за огромного веса. Фермы применяются для покрытий промышленных зданий, складов, спортивных сооружений, торговых центров, ангаров где нужны свободные пространства без колонн внутри для размещения оборудования, стеллажей, игровых площадок, парковок. Типы ферм: треугольные (простая форма для односкатных и двускатных кровель уклоном 1:6-1:4), сегментные (параллельные пояса, оптимальны для плоских кровель), полигональные (очертание по эпюре моментов для равнопрочности элементов), арочные (эффектный внешний вид для общественных зданий).
Что такое антресольный этаж и где он применяется?
Антресольный этаж (антресоль, мезонин) — это промежуточный неполный этаж, устраиваемый в объеме основного высокого помещения на уровне между полом и потолком. Конструкция: металлический каркас из колонн (стоек) и балок перекрытия, опирающийся на существующие конструкции или собственные фундаменты, настил перекрытия из профнастила с бетонной стяжкой или сборных плит. Высота основного помещения под антресолью не менее 4,2 метра, высота антресольного помещения не менее 2,5 метра, общая высота помещения для устройства антресоли от 7 метров. Площадь антресоли обычно 30-70% от площади основного помещения, не считается отдельным этажом здания. Применение: в промышленных зданиях высотой 8-12 метров для размещения офисов, диспетчерских, комнат отдыха персонала, раздевалок, бытовых помещений — экономия площади застройки. В складах для увеличения площади хранения легких товаров, архивов на втором уровне — полезная площадь увеличивается в 1,5-2 раза. В торговых центрах, ресторанах с высокими потолками 6-8 метров для дополнительных торговых залов, кафе, зон отдыха на антресоли — привлекательный дизайн, обзор пространства первого этажа. В квартирах и таунхаусах с высокими потолками 4-5 метров для спальни, кабинета, гардеробной на антресоли — эффективное использование объема. Преимущества: быстрый монтаж металлокаркаса 1-2 недели, не требуется согласование перепланировки если не меняется назначение здания, меньше стоимость чем строительство пристройки или нового здания, можно демонтировать при необходимости.
Какие пролеты зданий вы можете перекрыть фермами?
Изготавливаем стропильные фермы для перекрытия пролетов от 12 до 36 метров в зависимости от нагрузок и архитектурных требований. Малые пролеты 12-18 метров — легкие фермы из уголков 75×75 до 125×125 мм высотой 2-3 метра для складов, производственных помещений, спортзалов, ангаров. Шаг ферм обычно 6 или 12 метров, при шаге 12 м требуются подстропильные фермы. Средние пролеты 18-24 метра — наиболее распространенные для промышленных зданий, торговых центров, фермы из уголков 125×125 до 160×160 мм или труб 120×120 до 160×160 мм высотой 3-4 метра. Большие пролеты 24-36 метров — для крупных производственных цехов, выставочных залов, спортивных арен, фермы из крупных уголков 160×160 до 200×200 мм или составные пояса сваренные из листов и уголков, высота ферм 4-6 метров. Для транспортировки фермы более 24 метров изготавливаем из 2-3 отправочных элементов длиной до 12 метров с монтажными стыками на высокопрочных болтах М20-М30 класса прочности 8.8 или 10.9, укрупнительная сборка выполняется на земле около места монтажа или непосредственно на здании. Для особо больших пролетов 36-60 метров применяем структурные фермы — пространственные конструкции из труб, балочные фермы повышенной жесткости, вантовые или арочные системы — требуется индивидуальное проектирование.
Из каких элементов изготавливаются фермы?
Элементы стропильных ферм изготавливаются из прокатных профилей или свариваются из листовой стали в зависимости от усилий, пролета, требований. Фермы из уголков — наиболее распространенный тип, элементы из равнополочных уголков 75×75, 100×100, 125×125, 140×140, 160×160, 180×180, 200×200 мм толщиной полки 6-16 мм по ГОСТ 8509-93. Пояса фермы из парных уголков, соединенных в тавр (Т-образное сечение) или крест для восприятия изгибающих моментов в плоскости и из плоскости фермы. Раскосы и стойки решетки из одиночных уголков. Узлы ферм через косынки — стальные пластины толщиной 8-12 мм, к которым привариваются все сходящиеся элементы, или непосредственная сварка элементов без косынок для снижения веса. Фермы из труб — более современный тип, элементы из квадратных или прямоугольных замкнутых профилей (труб) 100×100, 120×120, 140×140, 150×150, 160×160, 180×180, 200×200 мм толщиной стенки 4-10 мм по ГОСТ 30245. Трубы работают эффективнее уголков на сжатие благодаря замкнутому сечению (нет потери устойчивости), не накапливают воду и грязь внутри узлов, эстетичнее выглядят в общественных зданиях где конструкции на виду. Узлы через непосредственную сварку труб без косынок — сложная подрезка торцов под углы примыкания, требуется высокая квалификация сварщиков. Составные (сварные) элементы поясов из листов и уголков — для ферм больших пролетов более 30 метров, когда усилия превышают возможности прокатных профилей.
Сколько времени занимает изготовление и монтаж ферм?
Сроки зависят от количества ферм, пролета, сложности конструкции. Небольшой объект 5-10 ферм пролетом 12-18 метров изготавливается за 3-4 недели: проектирование КМД 5-7 дней (если нет готовых чертежей), закупка металла 3-5 дней, изготовление элементов на лазерном станке (резка уголков, косынок) 2-3 дня, сборка и сварка ферм на стапеле 7-10 дней (1-2 фермы в день), контроль геометрии и швов 2-3 дня, покраска 3-4 дня. Средний объект 20-30 ферм пролетом 18-24 метра — 5-7 недель, работают 2 сборочных стенда параллельно, производительность 3-4 фермы в неделю. Крупный объект 50-100 ферм пролетом 24-36 метров — 2-3 месяца, привлекается дополнительный персонал, организуется поточное производство. Монтаж ферм на объекте: подготовка 2-3 дня (доставка, раскладка около мест установки, проверка колонн, опорных площадок). Монтаж автокраном грузоподъемностью 25-50 тонн в зависимости от веса ферм — 8-15 ферм в день при благоприятной погоде, бригада 5-7 человек. Для объекта 20-30 ферм монтаж занимает 3-5 дней. После установки всех ферм выполняется монтаж прогонов, связей по покрытию, антикоррозионная защита монтажных стыков — еще 5-7 дней. Общий срок от заказа до смонтированного каркаса покрытия 2-4 месяца в зависимости от объема.
Можно ли устроить антресольный этаж в существующем здании?
Да, устройство антресольного этажа в существующем помещении — один из основных вариантов применения антресолей при реконструкции, перепрофилировании зданий. Обязательные условия: высота помещения не менее 7 метров (под антресолью минимум 4,2 м, на антресоли минимум 2,5 м, перекрытие 0,3 м), достаточная несущая способность существующих конструкций (перекрытия, фундаментов) для восприятия дополнительных нагрузок от каркаса антресоли и полезной нагрузки на ней, отсутствие технологических ограничений (проходящие коммуникации, мостовые краны). Процесс устройства: обследование здания, определение фактической несущей способности конструкций, грунтов основания. Проектирование антресоли — разработка КМД каркаса из стоек и балок, расчет на нагрузки, определение способа опирания (на существующие конструкции через опорные пластины с анкерами или на собственные фундаменты если несущей способности существующих недостаточно). Изготовление металлокаркаса 2-3 недели. Монтаж каркаса внутри помещения без остановки работы основного производства — стойки, балки, настил перекрытия, лестница, ограждение — 2-3 недели для площади антресоли 200-500 м². Отделочные работы по полу, стенам, потолку антресоли и помещения под ней по желанию заказчика. Окупается за 1-3 года за счет экономии на аренде дополнительных площадей или увеличения доходов от новых торговых, офисных площадей.
