Металлические опоры и стойки
Изготовление металлических опор и стоек в Санкт-Петербурге и Ленинградской области: производство опор ЛЭП, мачт освещения, колонн, стоек связи из стали по чертежам и техническим условиям с антикоррозионной защитой
Индивидуальный подход к сложным задачам
нестандартные решения для уникальных проектов любой отрасли
Производство опорных металлоконструкций
Металлические опоры и стойки — вертикальные несущие конструкции из стали, предназначенные для поддержки воздушных линий электропередач, освещения, связи, контактных сетей железных дорог. Изготавливаются методом сварки из листовой стали, труб или прокатных профилей с последующей горячей оцинковкой или покраской для защиты от коррозии. Конструкция рассчитывается на вертикальные нагрузки от проводов, ветровые воздействия, обледенение согласно СП 20.13330 и ПУЭ.
Мы производим металлические опоры высотой от 3 до 40 метров для энергетики, освещения, связи. Выполняем полный цикл: проектирование с расчетом прочности и устойчивости, изготовление на современном оборудовании (лазерная резка, вальцовка, сварка), антикоррозионная защита горячим цинкованием или покраской, доставка и монтаж. Работаем с углеродистой сталью марок С245, С255, С345 по ГОСТ 27772. Все конструкции проходят контроль качества сварных швов и геометрии. Изготавливаем опоры по типовым проектам или индивидуальным чертежам заказчика с учетом климатических условий региона, грунтовых условий, требований к нагрузкам. Возможно изготовление секционных опор для упрощения транспортировки и монтажа на удаленных объектах.
Расчет прочности и устойчивости опор, изготовление на современном оборудовании, горячее цинкование или качественная покраска, доставка и профессиональный монтаж с автокраном. Работаем с типовыми проектами и разрабатываем индивидуальные конструкции. Гарантия качества, соответствие ГОСТам и строительным нормам.
Мы производим
Фундамент опоры

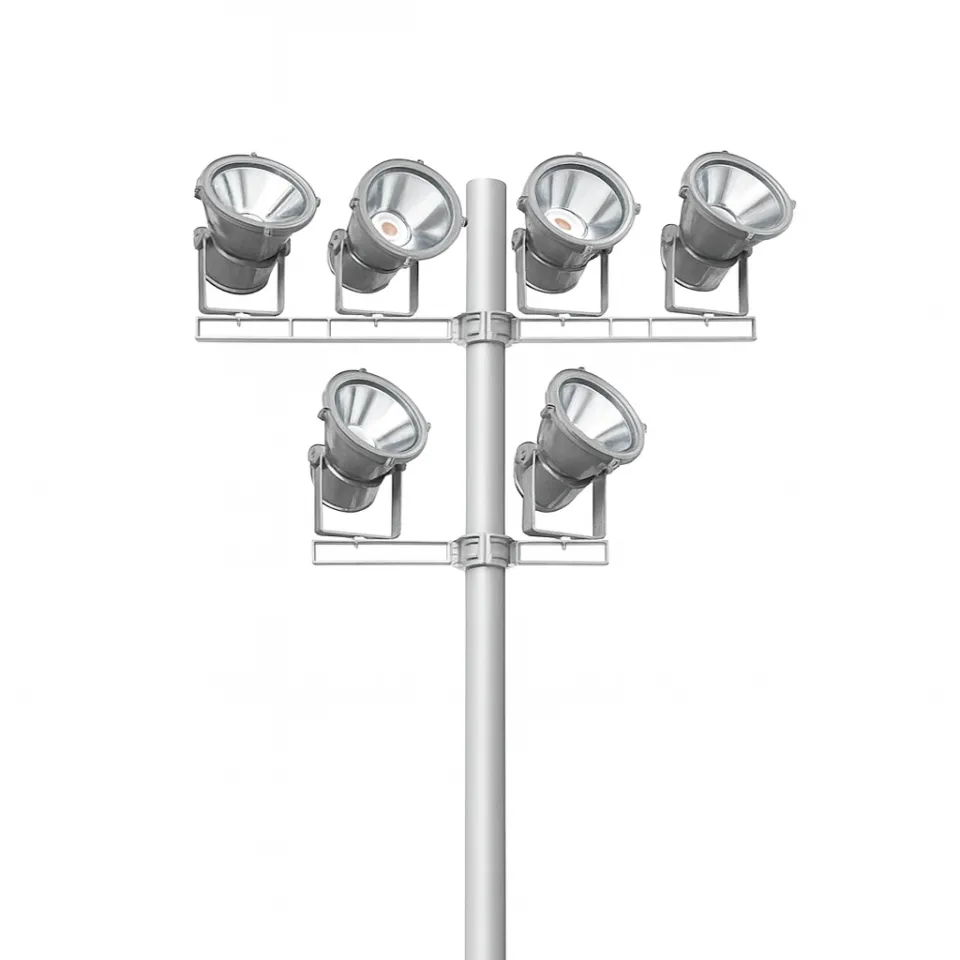

Мачта освещения

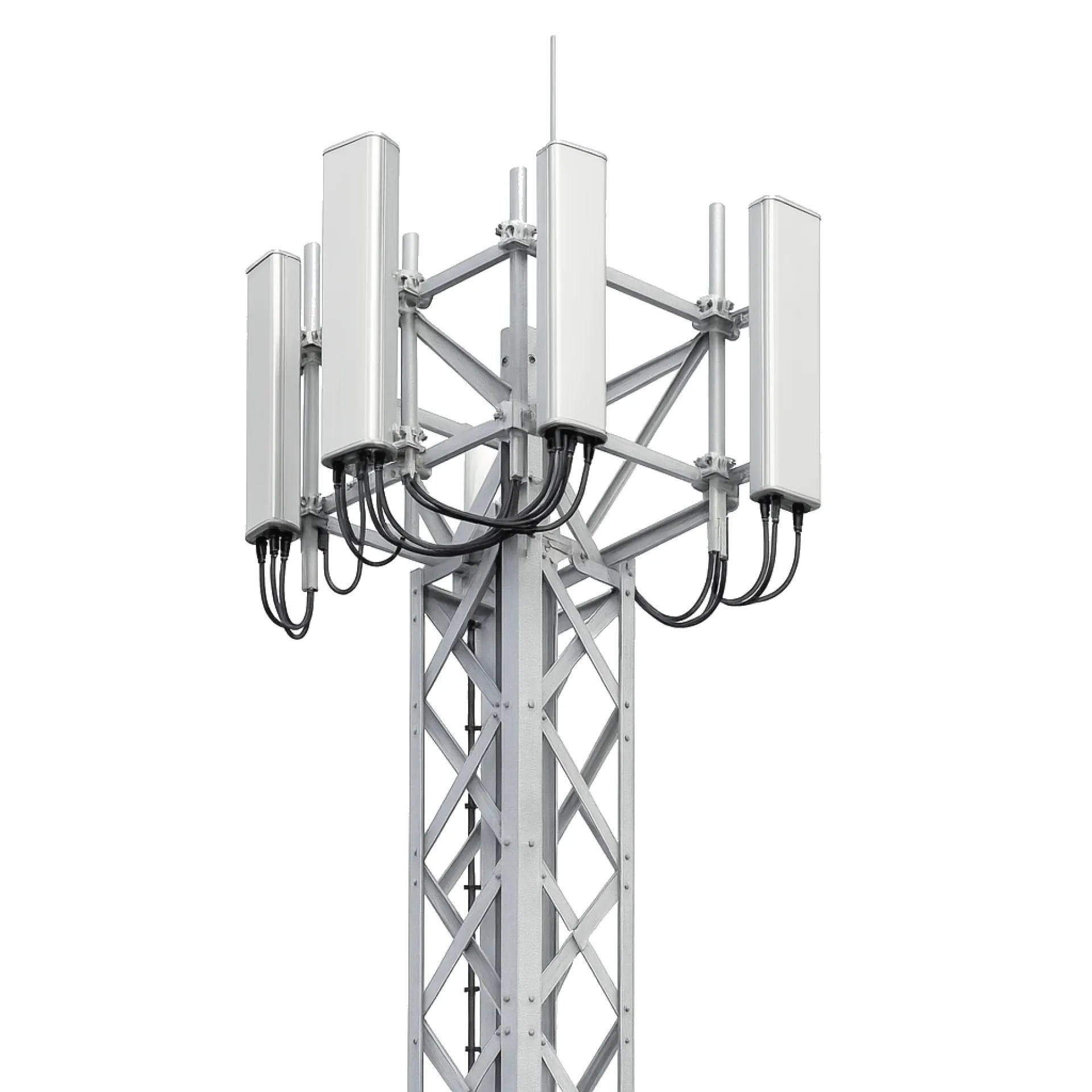

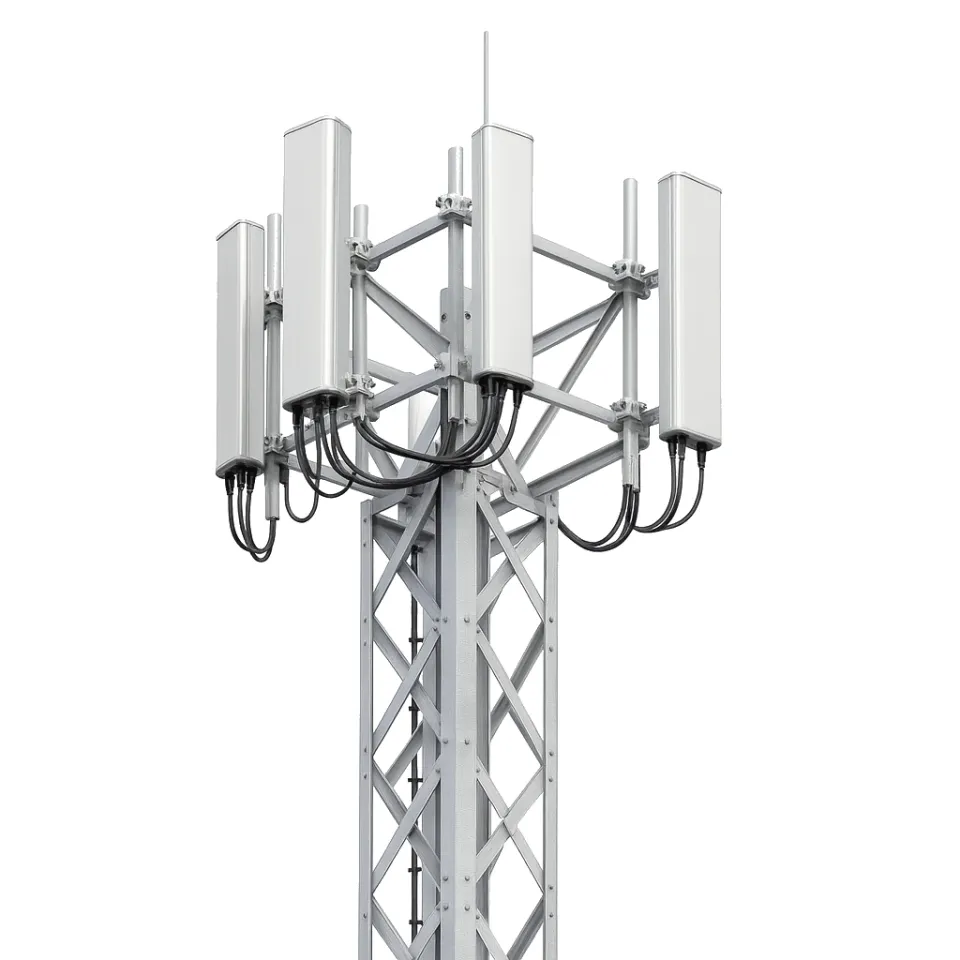

Мачты сотовой связи

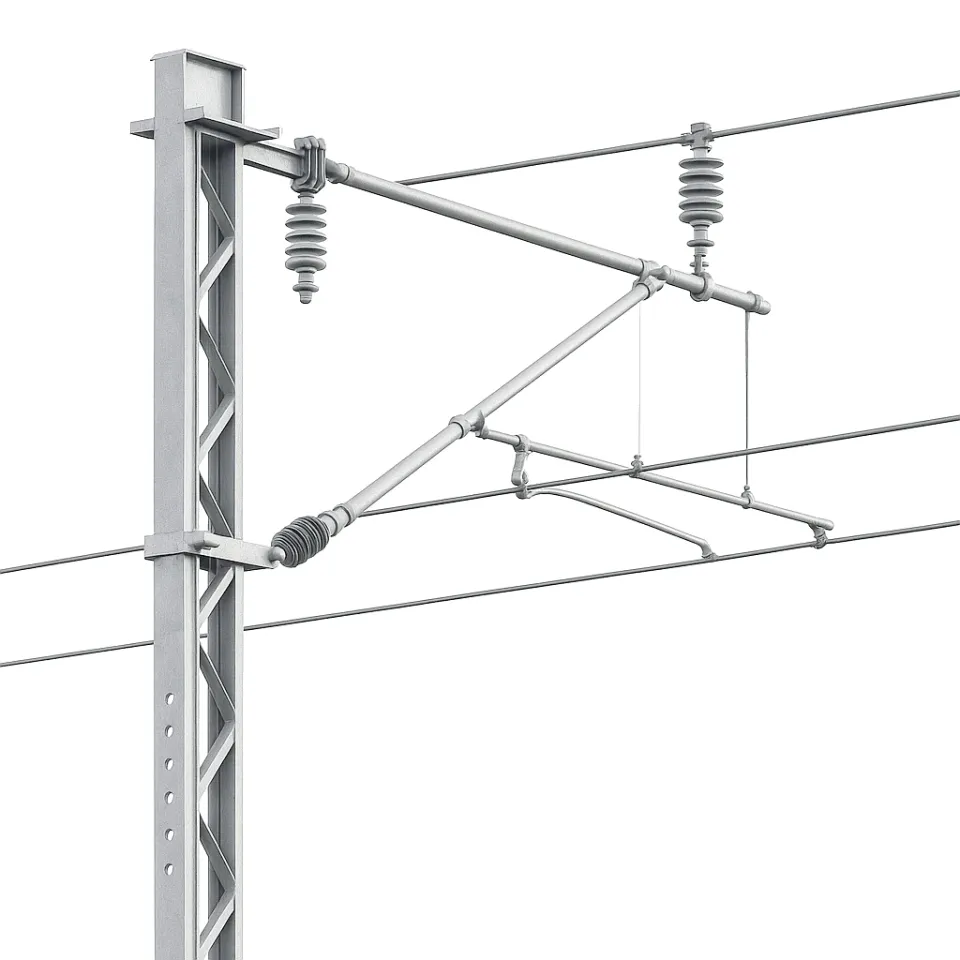

Опоры контактной сети железных дорог

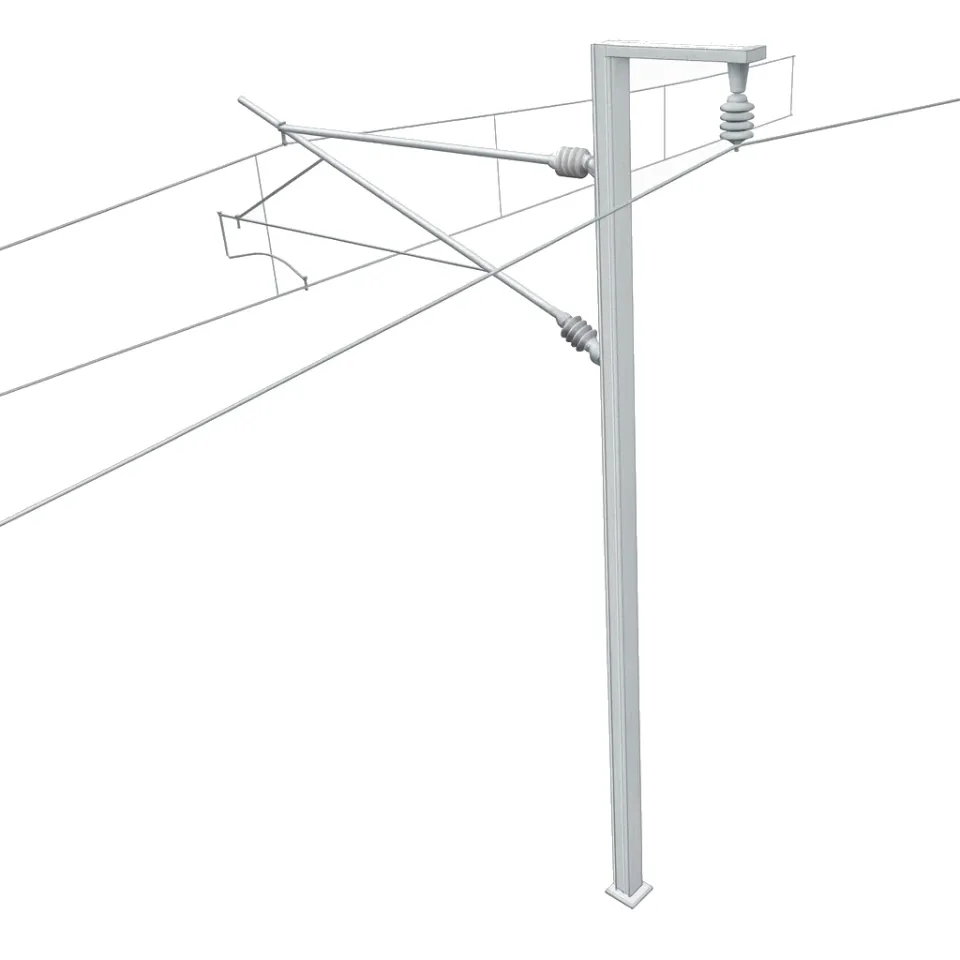

Опоры контактной сети
Опоры ЛЭП

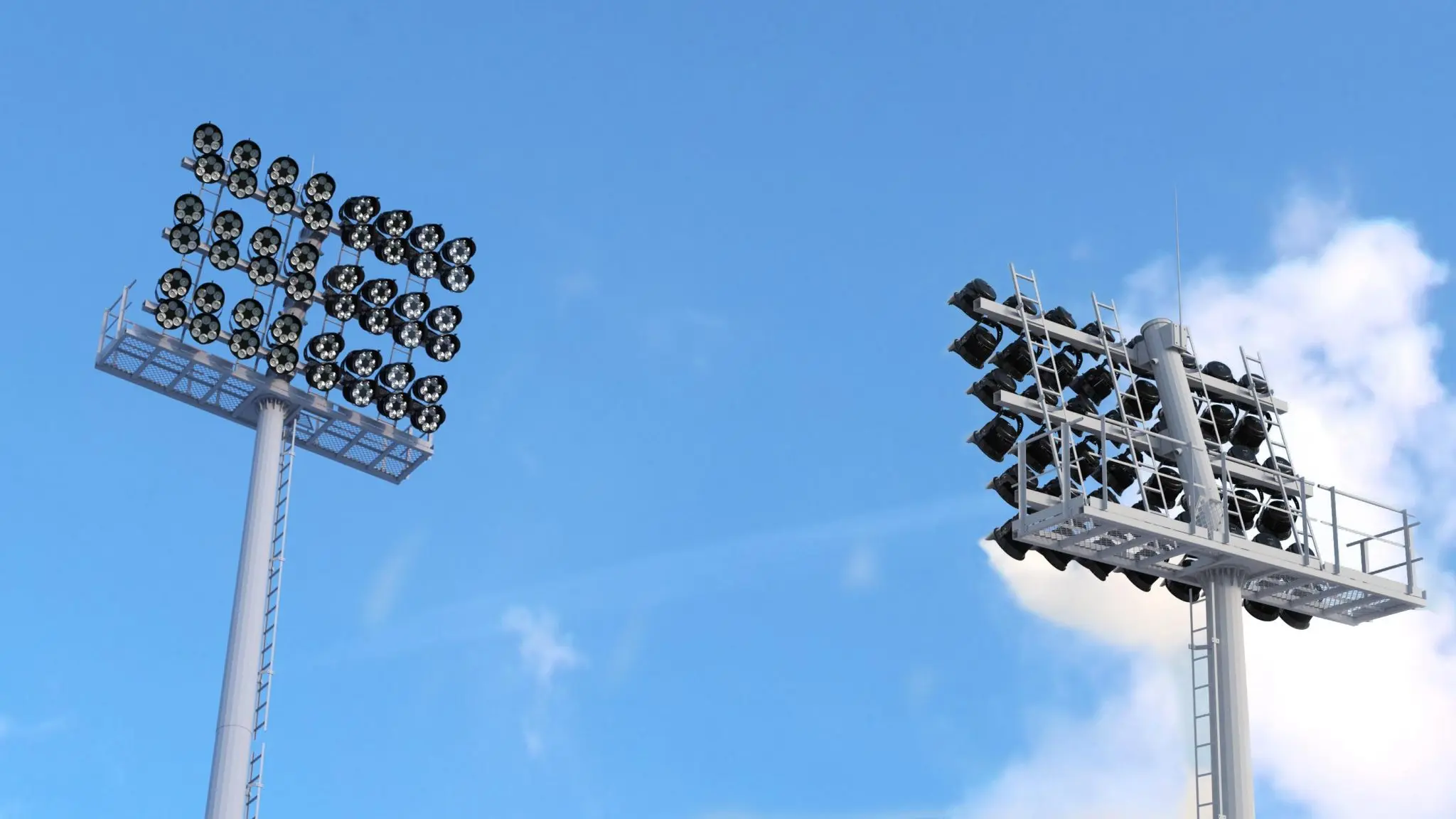

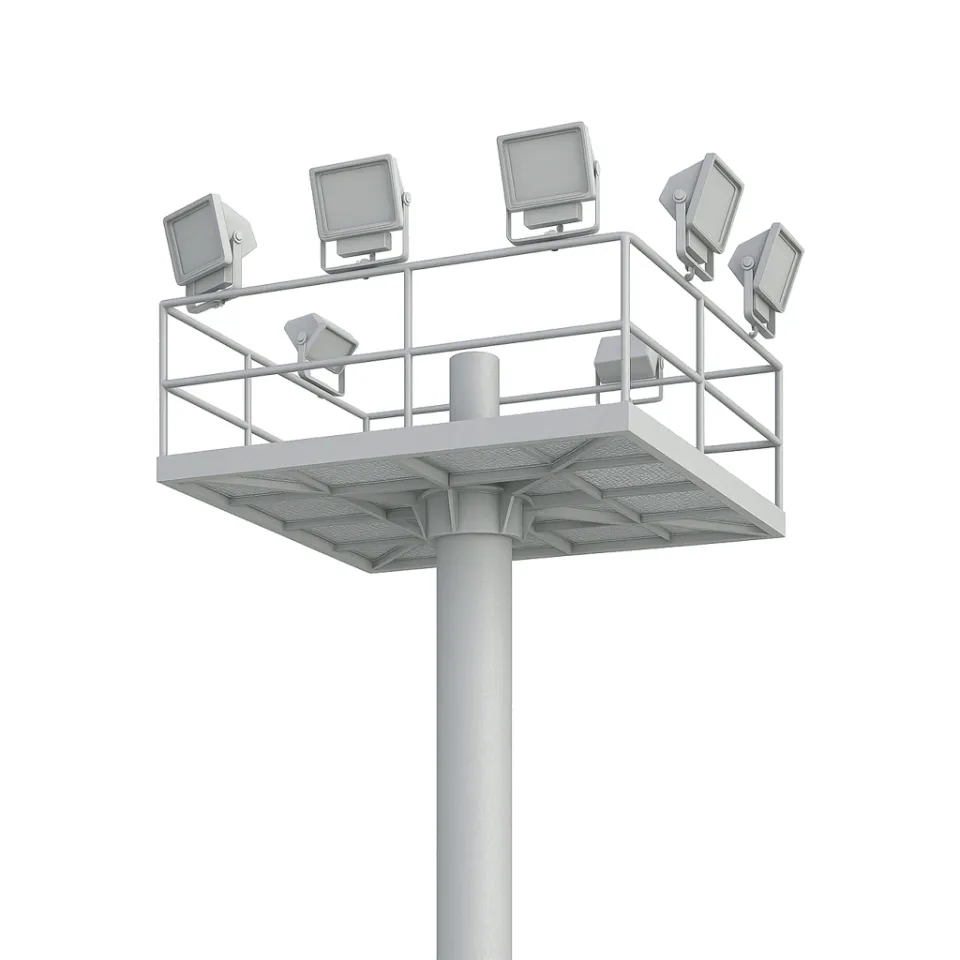

Прожекторные мачты
Производство опор освещения
Металлические стойки
Изготовление колонн
Применение (где?):
- Электроэнергетика: Опоры ЛЭП напряжением 0,4-500 кВ для воздушных линий электропередач. Промежуточные опоры для поддержки проводов на прямых участках, анкерные опоры в местах изменения направления трассы и натяжения проводов, угловые опоры на поворотах линии, концевые опоры на начале и конце ВЛ. Стальные опоры применяются вместо железобетонных в сложных грунтовых условиях, на болотах, в горной местности, при пересечении автодорог и железных дорог где требуется уменьшенное количество опор.
- Освещение улиц и дорог: Мачты освещения высотой 6-40 метров для магистралей, улиц, площадей, парковок, промышленных территорий, спортивных объектов. Опоры под светильники уличного освещения с консолями для крепления светильников. Прожекторные мачты со стационарными или подвижными прожекторами для освещения стадионов, строительных площадок, карьеров, портов. Конструкция обеспечивает устойчивость к ветровым нагрузкам, возможность обслуживания светильников с автовышки или через внутренний лаз с лестницей.
- Связь и телекоммуникации: Мачты сотовой связи высотой 15-50 метров для размещения антенн базовых станций операторов мобильной связи. Башни связи для радиорелейного оборудования, телевизионных передатчиков. Конструкция решетчатая из уголков или трубчатая из стальных труб диаметром 100-500 мм. Площадки на разных высотах для размещения антенн, возможность подъема кабелей внутри конструкции.
- Железнодорожный транспорт: Опоры контактной сети электрифицированных железных дорог для поддержки контактного провода на высоте 5-6 метров над рельсами. Конструкция обеспечивает необходимый габарит приближения подвижного состава, устойчивость к динамическим воздействиям от проходящих поездов. Консоли для подвески контактного провода с возможностью регулировки положения. Заземление опор для электробезопасности.
- Промышленные объекты: Стойки и колонны для поддержки технологических трубопроводов, кабельных лотков, вентиляционных коробов на промышленных предприятиях. Опорные стойки под площадки обслуживания оборудования на высоте. Высота от 3 до 15 метров в зависимости от расположения оборудования.
Комплексный подход к металлообработке
От разработки технического задания и инженерного проектирования до прецизионной обработки и контроля готовой продукции.
Вопрос-Ответ
Какие типы металлических опор вы изготавливаете?
Производим все основные типы металлических опор в зависимости от назначения. Опоры ЛЭП изготавливаем одностоечные (из трубы или конические из листа) и решетчатые (из уголков) для линий 0,4-500 кВ высотой 9-40 метров. Мачты освещения конические гранёные (многогранные из листовых секций) высотой 6-12 метров для городского освещения или цилиндрические из трубы для магистралей. Прожекторные мачты высотой 20-40 метров с площадками для размещения прожекторов. Мачты сотовой связи трубчатые телескопические (труба в трубе для компактности) или решетчатые треугольного или квадратного сечения высотой 15-50 метров. Опоры контактной сети железобетонные с металлическими консолями или полностью металлические. Промышленные колонны и стойки из двутавра, швеллера или труб под конкретные нагрузки от оборудования. Конструкция подбирается исходя из требований прочности, условий монтажа, транспортировки, эстетических требований.
Из какого материала изготавливаются опоры?
Основной материал — углеродистая конструкционная сталь марок С245, С255, С345 (старые обозначения Ст3, 09Г2С) по ГОСТ 27772-2015 для строительных конструкций. Выбор марки зависит от климатического района — для севера применяем северные исполнения стали, работающие при температурах до -65°C. Для опор используем листовую сталь толщиной 3-12 мм (конические опоры, гранёные мачты), стальные бесшовные или электросварные трубы диаметром 100-500 мм толщиной стенки 4-10 мм (трубчатые опоры), прокатные уголки 50×50 до 160×160 мм (решетчатые опоры). Для особых условий (морское побережье, химические производства) применяем атмосферостойкие стали повышенной коррозионной стойкости или нержавеющую сталь. После изготовления все опоры проходят антикоррозионную защиту: горячее цинкование слоем 60-80 мкм (срок службы 25-30 лет без обслуживания) или грунтовка с покраской (требует периодического обновления через 5-10 лет).
Как рассчитывается высота и прочность опоры?
Расчет опор выполняется в соответствии с нормативными документами в зависимости от назначения. Для опор ЛЭП руководствуемся ПУЭ (Правила устройства электроустановок) и СП 20.13330 по нагрузкам и воздействиям. Высота опоры определяется исходя из требуемого габарита до земли (для ЛЭП минимум 6-7 метров в населенной местности), провеса проводов между опорами, рельефа местности. Расчет ведется на нагрузки от веса проводов и гололеда, ветровое давление на провода и саму конструкцию, одностороннее тяжение при обрыве провода для анкерных опор. Для мачт освещения высота зависит от требуемой освещенности дороги — чем выше мачта, тем больше площадь освещения одним светильником, но нужна большая мощность ламп. Расчет ведется на ветровую нагрузку по карте ветровых районов России, собственный вес конструкции, вес светильников и консолей. Для мачт связи учитываем вес и парусность антенн, обледенение, динамические воздействия ветра на высоте. Проверяем устойчивость опоры против опрокидывания, прочность сечений элементов, прочность сварных швов и болтовых соединений, прогиб в пределах допустимого.
Какая антикоррозионная защита применяется для опор?
Металлические опоры эксплуатируются на открытом воздухе десятилетиями, поэтому антикоррозионная защита критически важна. Наиболее эффективный метод — горячее цинкование по ГОСТ 9.307, когда готовая опора или её элементы погружаются в ванну с расплавленным цинком при температуре 450°C. Цинковое покрытие толщиной 60-100 мкм защищает сталь 25-40 лет без обслуживания даже в агрессивных условиях морского побережья, промышленных зон. Недостатки: ограничение размеров ванны (обычно до 12 метров длины), высокая стоимость для единичных изделий. Альтернатива — многослойная система окраски: пескоструйная очистка до степени Sa 2,5, грунт по металлу ГФ-021 или эпоксидный грунт 80-100 мкм, эмаль атмосферостойкая ПФ-115 или полиуретановая в 2 слоя общей толщиной 120-150 мкм. Срок службы покрытия 8-12 лет, требуется периодическое подкрашивание поврежденных участков. Для особо ответственных опор применяем комбинированную защиту: горячее цинкование плюс окраска — срок службы более 50 лет.
Можно ли изготовить опору нестандартной высоты или конфигурации?
Да, мы изготавливаем опоры по индивидуальным проектам под конкретные задачи заказчика. Если стандартные типовые опоры не подходят по высоте, нагрузкам, климатическим условиям — разрабатываем уникальную конструкцию. Наши инженеры выполнят расчет опоры любой высоты от 3 до 50 метров (ограничение по высоте связано с возможностями транспортировки и монтажа). Можем спроектировать опору под специфические нагрузки: размещение тяжелого оборудования, большое количество антенн на мачте связи, нестандартное расположение светильников на мачте освещения. Изготавливаем опоры специальной формы: многогранные с количеством граней 8, 12, 16 для архитектурной выразительности, комбинированные (нижняя часть коническая, верхняя цилиндрическая), с декоративными элементами для городской среды. Учитываем особые условия установки: слабые грунты (увеличенная база фундамента), сейсмические районы (дополнительные связи), прибрежные зоны (усиленная защита от коррозии). Срок разработки индивидуального проекта 2-3 недели, изготовление 4-8 недель в зависимости от сложности.
Как происходит доставка и монтаж металлических опор?
Доставка и монтаж металлических опор требуют специального оборудования и организации. Опоры высотой до 12 метров транспортируем цельными на длинномерных автомобилях или секциями на обычных грузовиках, если конструкция разборная. Опоры более 12 метров изготавливаем секционными из 2-4 частей для возможности перевозки обычным транспортом (длина секции до 12 метров).
