Лазерная резка двутавровой балки

Лазерная резка двутавровых балок в Санкт-Петербурге и Ленинградской области: точная обработка двутавра до №20 на лазерном труборезе HSG R2 с созданием отверстий, вырезов и торцевых срезов для металлоконструкций и каркасов

Наша миссия

Индивидуальный подход к сложным задачам

нестандартные решения для уникальных проектов любой отрасли

Услуги лазерной резки балок (двутавров)

Лазерная резка балок (двутавров) — передовая технология высокоточной обработки H-образного металлопроката на специализированных лазерных труборезах. Метод позволяет создавать сложные вырезы, отверстия под крепеж, торцевые срезы под любым углом без деформации профиля. Лазерная резка двутавра незаменима для изготовления каркасов зданий, мостовых конструкций, подкрановых балок, где требуется точная подгонка элементов для сварки и болтового соединения.

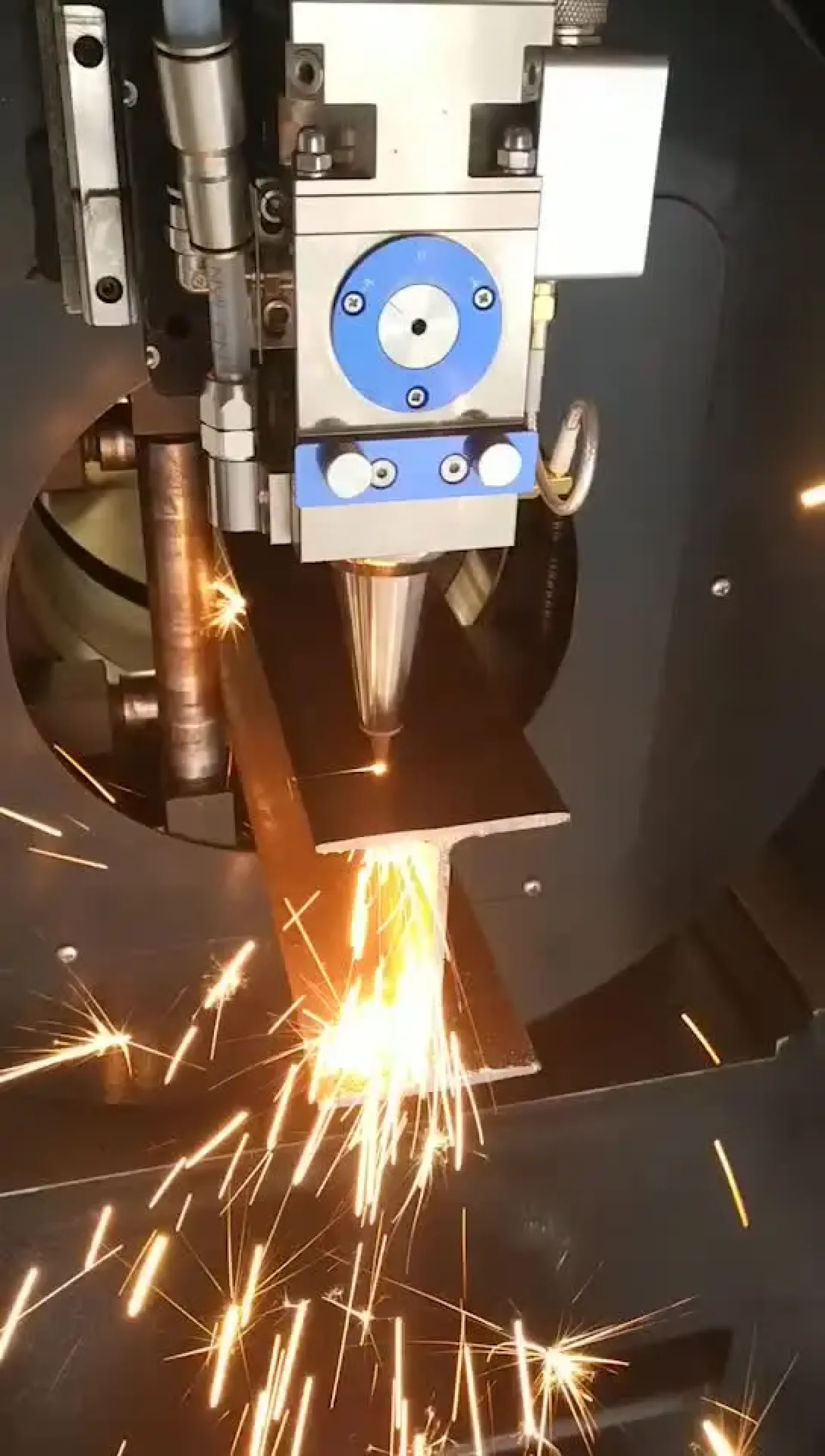

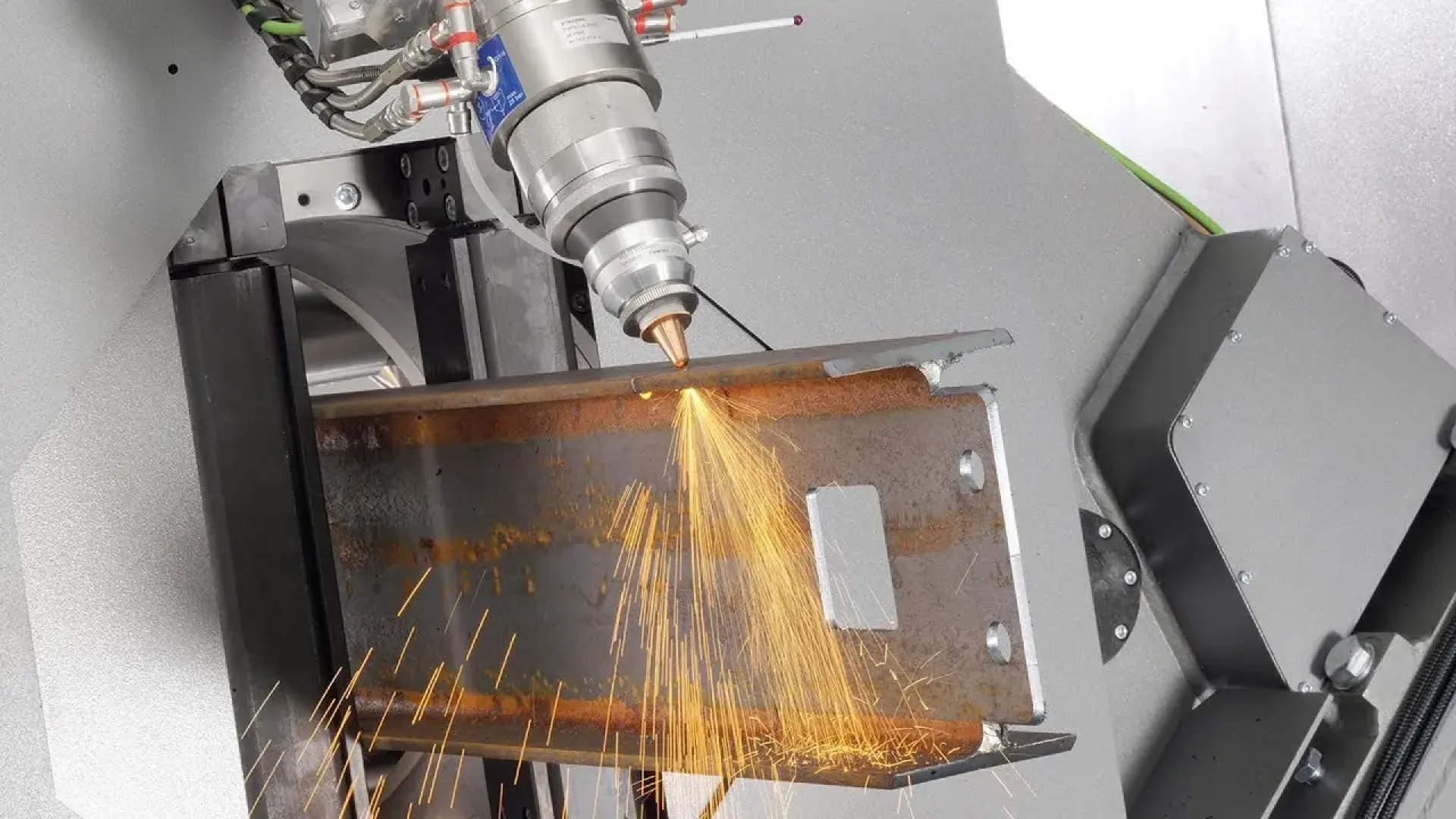

Мы выполняем лазерную резку двутавровых балок на современном оборудовании HSG R2 — специализированном лазерном труборезе для профильного металлопроката. Станок обрабатывает двутавр до №20 (высота до 200 мм, ширина полок до 102 мм) длиной до 6,5 метров с точностью ±0,05 мм. Работаем с углеродистой и нержавеющей сталью по чертежам КМД для строительства, машиностроения и промышленных объектов.

Преимущества:

Специализированное оборудование HSG R2 для профильного металлопроката
Обработка до 6,5 метров — стандартная длина поставки двутавра
Точность ±0,05 мм — критична для болтовых соединений
Без деформаций — двутавр остается прямым
Чистая кромка — готовность к сварке без зачистки

Где применяется лазерная резка двутавра:

Каркасы промышленных и гражданских зданий: Колонны, ригели, балки перекрытий, связи жесткости. Двутавр — основной несущий элемент многоэтажных каркасных зданий. Точные отверстия под высокопрочные болты обеспечивают надежность узловых соединений.
Подкрановые балки: Балки для кранов грузоподъемностью от 1 до 50 тонн. Отверстия под рельсовые крепления с точностью ±0,05 мм критичны для правильной работы крана без заеданий. Вырезы для прохода электрических кабелей.
Мостовые конструкции: Главные балки пролетных строений автомобильных и железнодорожных мостов, элементы опор, балки мостовых ферм. Высокие требования к точности отверстий под болты — от этого зависит безопасность.
Фермы большепролетных покрытий: Элементы стропильных ферм пролетом 18-36 метров для промышленных зданий, спортивных сооружений, торговых центров. Сложные узловые соединения требуют точной резки под разными углами.
Эстакады и галереи: Опорные конструкции технологических эстакад, транспортерных галерей промышленных предприятий. Балки работают в сложных условиях с динамическими нагрузками.
Фундаменты под оборудование: Рамные конструкции фундаментов под тяжелое оборудование (прессы, молоты, компрессоры). Точные отверстия под анкерные болты для крепления к бетону.
Судостроение: Набор корпуса судов, балки палуб, силовой набор надстроек. Используется высокопрочная судостроительная сталь. Точность критична для обеспечения геометрии корпуса.

Наш опыт

Комплексный подход к металлообработке

От разработки технического задания и инженерного проектирования до прецизионной обработки и контроля готовой продукции.

Вопрос-Ответ

Что такое двутавр и зачем нужна его лазерная резка?

Двутавр (двутавровая балка) — металлический профиль H-образного сечения, состоящий из вертикальной стенки и двух горизонтальных полок. Производится по ГОСТ 8239-89 (обычные балки) и ГОСТ 26020-83 (широкополочные балки) с маркировкой от №10 до №60, где номер обозначает высоту профиля в сантиметрах. Двутавр обладает максимальной жесткостью на изгиб среди всех типов металлопроката при минимальном весе благодаря оптимальному распределению металла относительно нейтральной оси.

Возможности лазерной резки двутавра на HSG R2:

Технические характеристики:

Двутавр до №20 (высота до 200 мм, ширина полок до 102 мм)
Длина обработки до 6500 мм
Толщина стенки до 12 мм (сталь), до 8 мм (нержавейка)
Толщина полок до 14 мм
Точность позиционирования ±0,05 мм
Мощность лазера до 60 кВт

Какие номера двутавра можно резать лазером?

Наш лазерный труборез HSG R2 обрабатывает двутавр до №20 согласно ГОСТ 8239-89. Это означает высоту профиля до 200 мм, ширину полок до 102 мм, толщину стенки до 8,4 мм, толщину полок до 11,3 мм. Двутавр №10-14 (высота 100-140 мм) — для балок перекрытий малоэтажных зданий, легких каркасов, площадок. Двутавр №16-18 (160-180 мм) — для ригелей и колонн промышленных зданий, подкрановых балок легких кранов. Двутавр №20 (200 мм) — для главных балок, колонн многоэтажных зданий, мостовых конструкций. Более крупные номера (№22-60) на нашем труборезе не обрабатываются — для них используем другие методы или комплектуем из листа.

В чем преимущество лазерной резки двутавра перед газовой?

Лазерная резка дает точность ±0,05 мм против ±2-3 мм у газовой резки. Для болтовых соединений балок с использованием высокопрочных болтов М20-М30 отверстия должны быть точными — отклонение более 1 мм делает монтаж невозможным или требует рассверливания на месте. Ширина реза лазера 0,3 мм против 3-5 мм у газа — экономия металла при вырезах. Зона нагрева лазера 1-2 мм против 10-15 мм у газа — тонкая стенка двутавра (5-8 мм) не коробится от перегрева. Кромка после лазера чистая без окалины, после газа требуется зачистка перед сваркой. Лазер режет нержавеющий двутавр без обесцвечивания, газ оставляет черную окалину. Скорость лазера в 2-3 раза выше на тонких стенках.

Можно ли делать облегчающие отверстия на стенке двутавра?

Да, облегчающие (разгружающие) отверстия на стенке двутавра — стандартная практика для снижения веса балки на 15-30% без потери прочности. Отверстия делаются в зонах минимальных касательных напряжений согласно расчету по СП 16.13330 «Стальные конструкции». Обычно это круглые или овальные отверстия высотой 0,5-0,7 от высоты стенки, расположенные в средней трети пролета балки. Наши инженеры-конструкторы выполнят расчет по вашим нагрузкам и подберут оптимальный размер и расположение отверстий. Лазер создаст отверстия с гладкими кромками без концентраторов напряжений. Снижение веса экономит на транспортировке и монтаже, особенно для большепролетных балок.

Сколько стоит лазерная резка двутавра?

Стоимость зависит от номера двутавра, сложности обработки, объема заказа. Ориентировочные расценки: торцевая резка двутавра №10-14 — от 300-500 руб/торец, №16-18 — от 500-700 руб/торец, №20 — от 700-1000 руб/торец. Отверстия Ø20-50 мм на стенке или полках — от 100-250 руб/шт. Сложные вырезы для узловых соединений — от 500-1500 руб в зависимости от контура. Облегчающие отверстия большого размера (200×400 мм) — от 800-1200 руб/шт. Для серийных заказов (от 50 однотипных деталей) скидки до 35-40%. Дополнительно оплачивается инженерный расчет облегчающих отверстий (от 5000 руб за проект). Для сметы отправьте чертежи КМД с указанием номеров двутавра — рассчитаем за 1-2 дня.

Какая длина двутавра может быть обработана?

Максимальная длина двутавра на станке HSG R2 — 6500 мм (6,5 метров), что соответствует стандартной длине поставки по ГОСТ. Станок имеет систему автоматической загрузки и поддержки длинномера — балка не провисает, сохраняется точность по всей длине. Минимальная длина от 500 мм ограничена возможностью надежной фиксации. Если проектом предусмотрены балки длиннее 6,5 м (12 или 18 метров) — режем их на транспортабельные секции с точными торцами под сварку встык или фланцевое соединение на болтах. На объекте секции стыкуются с использованием накладок. Точность лазерной резки обеспечивает минимальные зазоры при стыковке.
