Фундаментные и крепежные элементы

Изготовление фундаментных и крепежных элементов в Санкт-Петербурге и Ленинградской области: производство закладных деталей, анкерных болтов, фундаментных рам, кронштейнов, винтовых свай из стали по чертежам для строительства и монтажа оборудования

Наша миссия

Индивидуальный подход к сложным задачам

нестандартные решения для уникальных проектов любой отрасли

Производство закладных и крепежных конструкций

Фундаментные и крепежные элементы — металлические детали, предназначенные для соединения металлоконструкций, оборудования с бетонными и железобетонными основаниями, а также для крепления между собой различных элементов. Включают закладные детали (пластины, балки, рамы), замоноличиваемые в бетон при заливке фундамента, анкерные болты для последующей фиксации конструкций, кронштейны для навесного монтажа оборудования, винтовые сваи для быстровозводимых фундаментов. Изготавливаются из стали марок Ст3, 09Г2С, Ст20 по ГОСТ с антикоррозионной защитой.

Мы производим фундаментные и крепежные элементы любой сложности по чертежам заказчика. Выполняем полный цикл: лазерная резка пластин и деталей, сверление отверстий с точностью ±0,5 мм, сварка рам и сложных конструкций, нарезание резьбы, горячее цинкование или покраска. Изготавливаем закладные детали для металлоконструкций зданий, фундаментные рамы под оборудование массой до 50 тонн, кронштейны для трубопроводов и кабельных лотков, анкерные корзины с болтами М16-М64. Работаем с единичными заказами и крупными сериями для строительных и промышленных объектов. Обеспечиваем точность изготовления критичную для совпадения с ответными деталями при монтаже.

Современное оборудование для высокоточной обработки металла: лазерная резка, сверлильные и фрезерные станки с ЧПУ, сварочные стенды. Контроль геометрии на всех этапах, антикоррозионная защита горячим цинкованием или покраской. Изготавливаем закладные детали, анкерные болты, кронштейны, фундаментные рамы по вашим чертежам с соблюдением всех допусков.

Мы производим

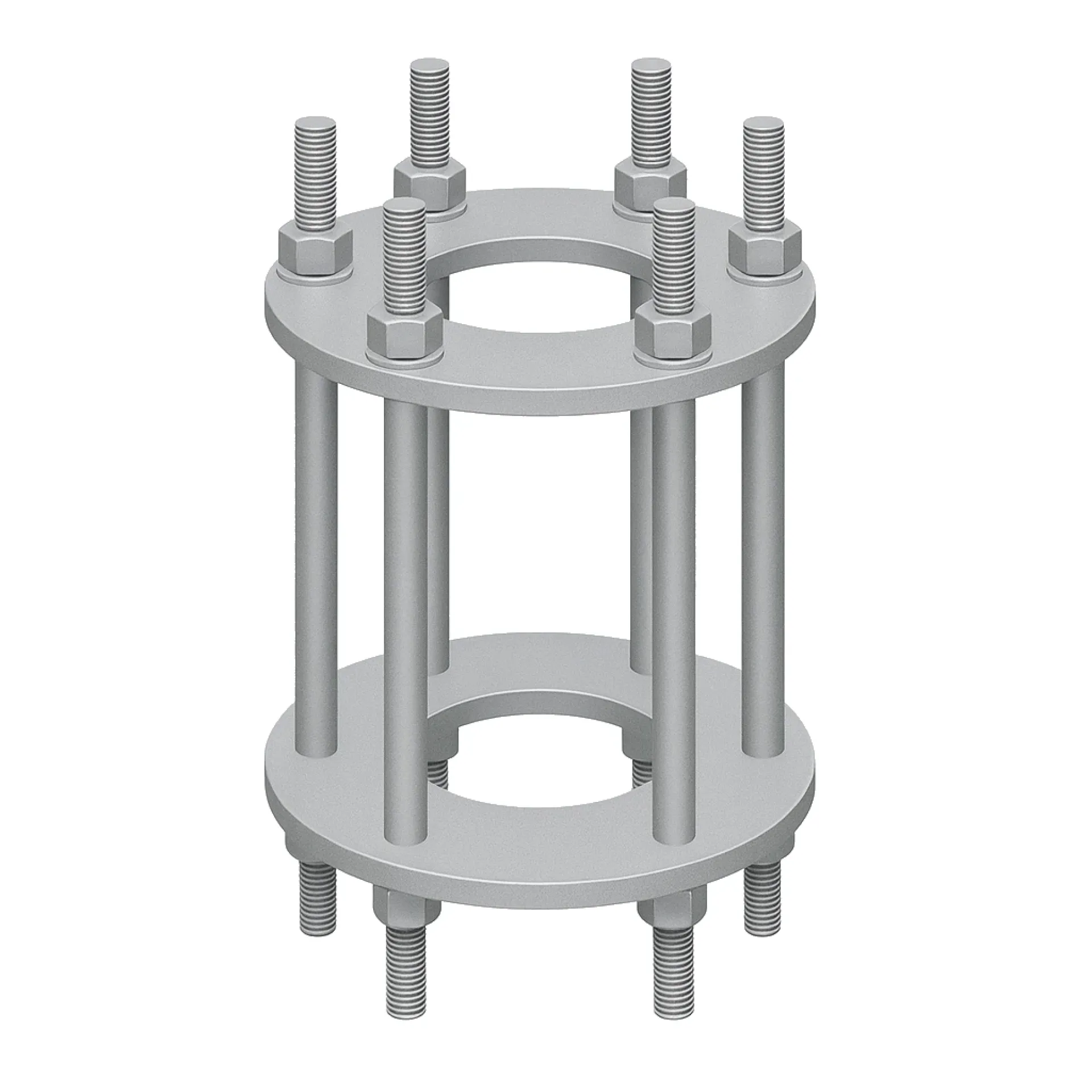

Фундаментный анкерный блок

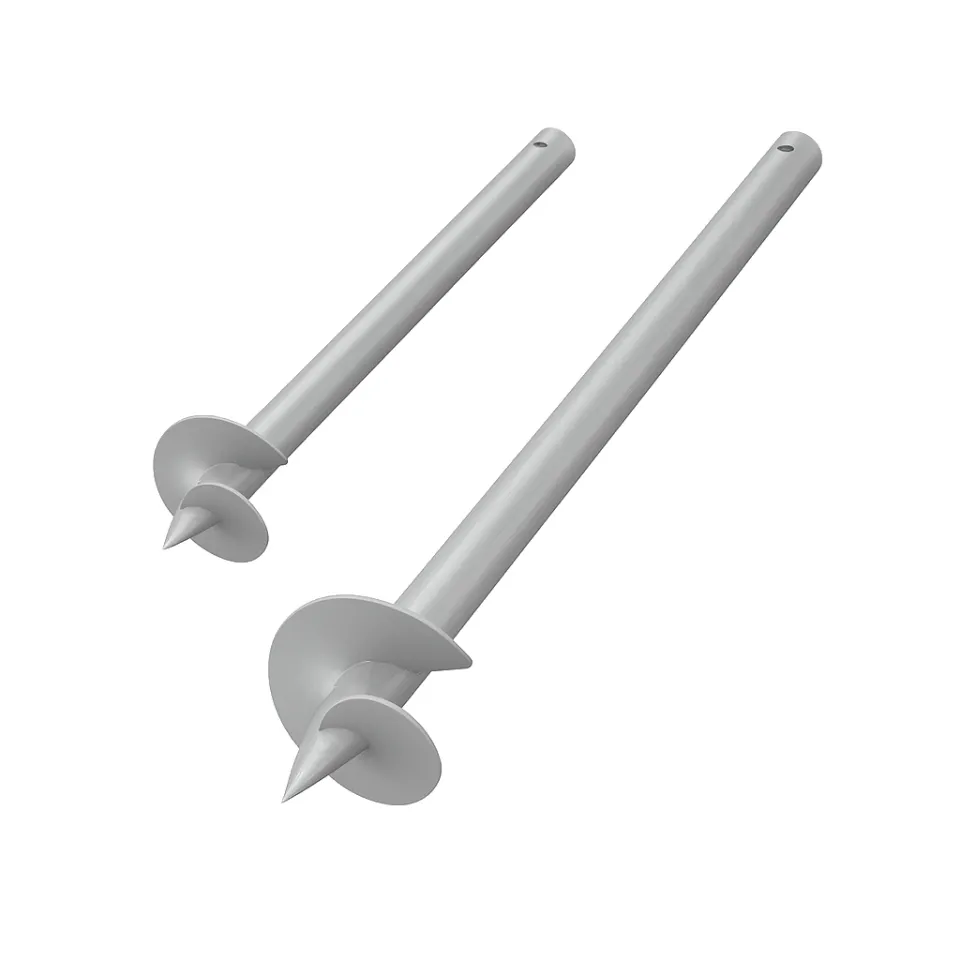

Винтовые сваи

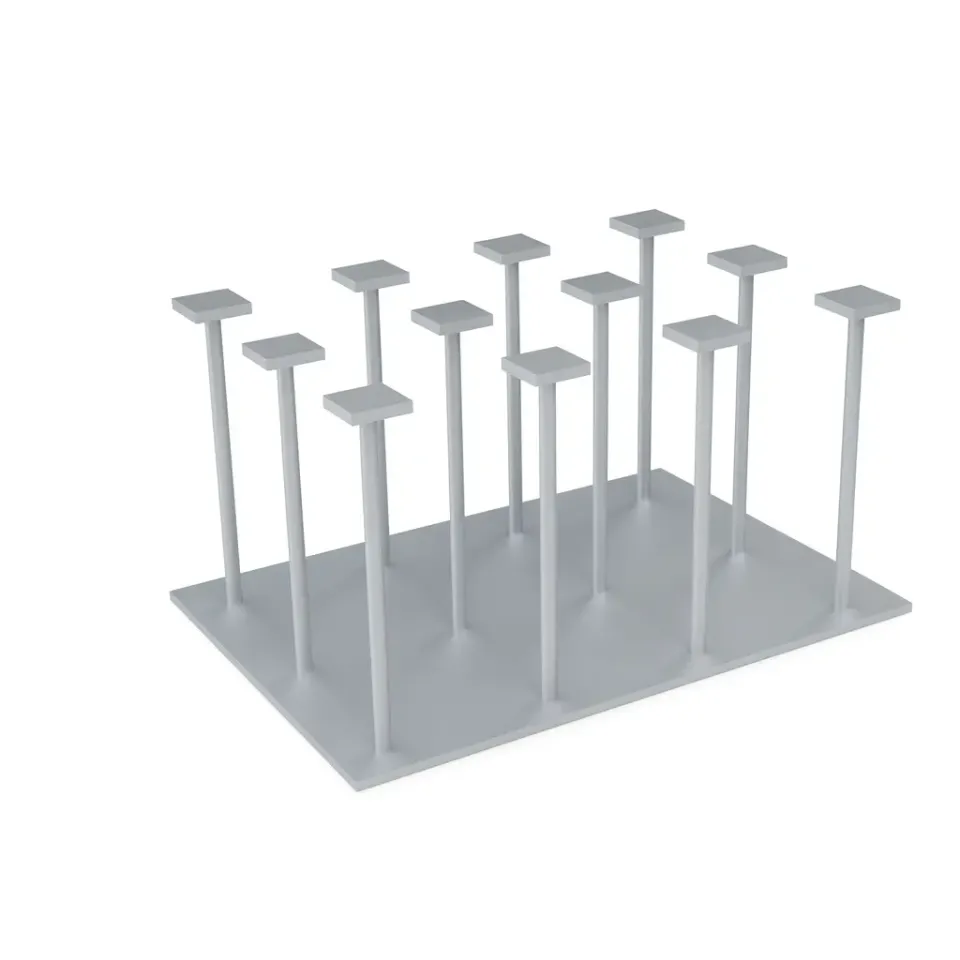

Закладные фундаментные детали

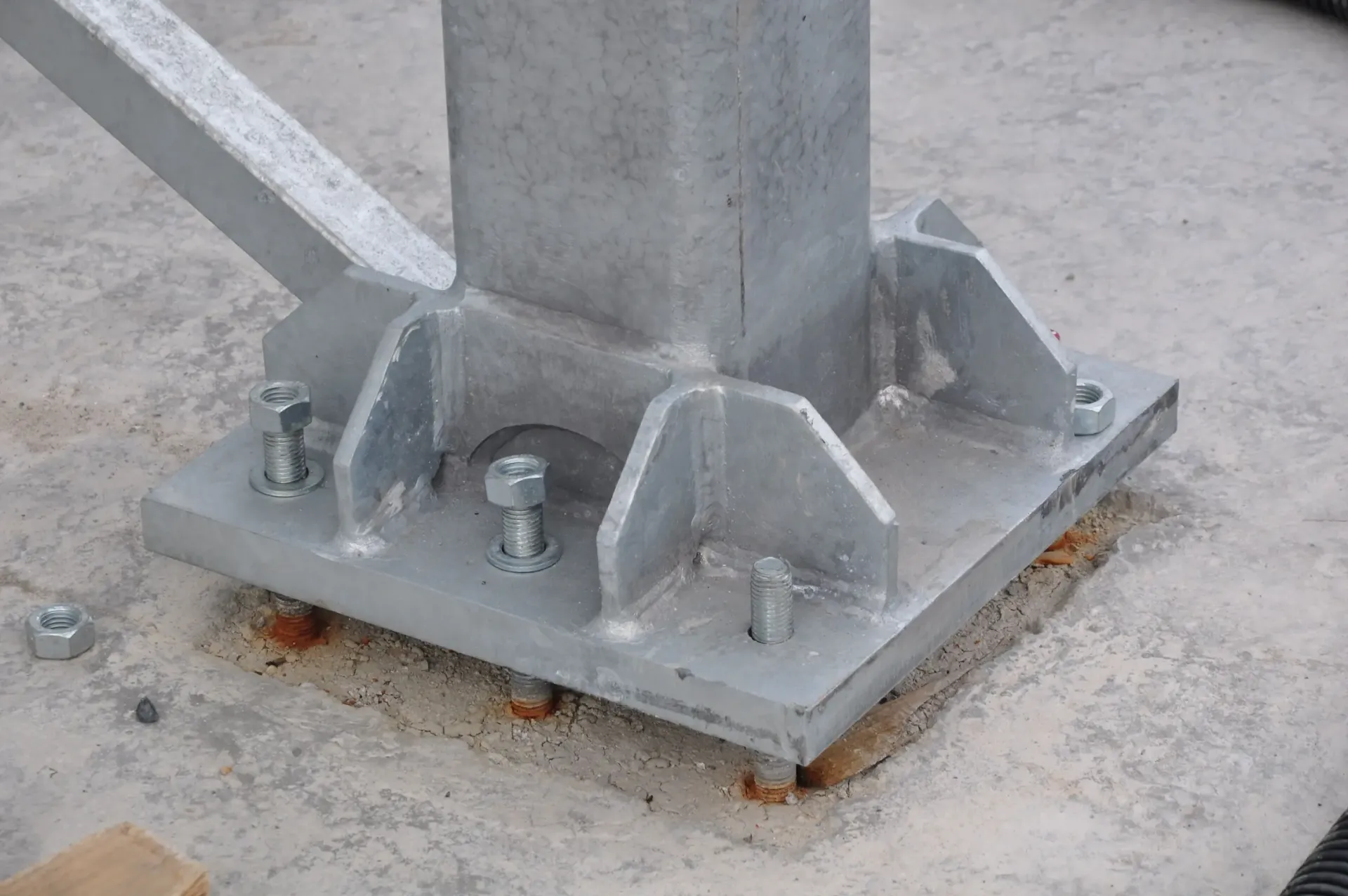

Фундамент опоры

Применение (где?):

Строительство зданий и сооружений: Закладные детали в фундаменты под колонны металлокаркасов — опорные пластины 400×400 до 1000×1000 мм толщиной 20-40 мм с анкерными болтами М24-М48 для крепления баз колонн. Закладные в стены и перекрытия для крепления балок, ферм, подкрановых путей — швеллеры, двутавры длиной 0,5-3 метра, привариваемые к арматурному каркасу перед бетонированием. Закладные под навесное оборудование фасадов — пластины с резьбовыми втулками или приваренными гайками для крепления вентилируемых фасадов, витражей, козырьков. Обеспечивают надежное соединение металла с бетоном, передачу нагрузок от конструкций на фундамент.
Промышленное оборудование: Фундаментные рамы под станки, прессы, компрессоры, насосы — сварные конструкции из швеллера или двутавра с опорными пластинами и анкерными болтами, обеспечивают точную установку оборудования по уровню, виброизоляцию через резиновые прокладки. Анкорные корзины для тяжелого оборудования — пространственные каркасы из арматуры с приваренными анкерными болтами большого диаметра М36-М64 длиной до 1500 мм, заглубляемые в фундамент на 1-2 метра. Кронштейны для навесного монтажа электродвигателей, редукторов, трубопроводов на стены и колонны — уголковые, балочные, рамные конструкции рассчитанные на вес оборудования и вибрации.
Трубопроводы и инженерные сети: Опоры трубопроводов скользящие и неподвижные для магистральных трубопроводов диаметром 50-1000 мм — конструкции из швеллера или двутавра с хомутами, седлами, позволяют трубе расширяться от температуры. Подвесные кронштейны для потолочного крепления труб, кабельных лотков, воздуховодов к плитам перекрытий через закладные детали — Г-образные из уголка или швеллера. Стойки и рамы под вертикальные участки трубопроводов, задвижки, компенсаторы, приборы — фундаментные конструкции высотой от 0,5 до 3 метров с анкеровкой к полу или площадкам.
Линии электропередач и связи: Фундаменты под опоры ЛЭП, мачты освещения, связи — анкерные корзины или рамы из уголка с болтами М24-М36, заглубляемые в бетонный фундамент стаканного типа или с фланцевым креплением. Закладные детали для крепления растяжек опор — анкеры специальной формы с проушинами для тросов. Обеспечивают устойчивость высотных конструкций против опрокидывания ветром, односторонним тяжением проводов.
Дорожное строительство: Закладные детали для крепления барьерных ограждений, дорожных знаков, светофоров, опор освещения автодорог — пластины, рамы, втулки с резьбой, замоноличиваемые в бетонные основания или отбойники. Анкеры для крепления пролетных строений мостов, путепроводов к опорам. Закладные детали в тоннелях для крепления оборудования освещения, вентиляции, систем безопасности.
Быстровозводимое строительство: Винтовые сваи для фундаментов легких зданий, заборов, опор — стальные трубы диаметром 89-159 мм с приваренными винтовыми лопастями диаметром 200-350 мм, завинчиваются в грунт спецтехникой на глубину 1,5-3 метра за 15-30 минут. Несущая способность одной сваи 3-8 тонн. Не требуют земляных работ, бетонирования, можно монтировать круглый год. Подходят для слабых грунтов, вечной мерзлоты, обводненных участков.

Наш опыт

Комплексный подход к металлообработке

От разработки технического задания и инженерного проектирования до прецизионной обработки и контроля готовой продукции.

Вопрос-Ответ

Что такое закладные детали и зачем они нужны?

Закладные детали — это металлические элементы (пластины, балки, рамы, втулки), которые устанавливаются в опалубку и замоноличиваются в бетон или железобетон в процессе заливки фундамента, стены, перекрытия. Назначение закладных — обеспечить надежное крепление металлоконструкций, оборудования, фасадных систем к бетонным основаниям. Дело в том, что анкерные болты, установленные в уже затвердевший бетон (химические или механические анкеры) имеют меньшую несущую способность и надежность по сравнению с закладными деталями, жестко связанными с арматурным каркасом. Закладные детали проектируются одновременно с основными конструкциями, их расположение указывается в чертежах КЖ (конструкции железобетонные). При монтаже арматурного каркаса закладные привариваются к арматуре и фиксируются в нужном положении, затем заливаются бетоном. После распалубки на поверхности остаются выпуски — пластины с отверстиями, резьбовые втулки, анкерные болты, к которым болтами крепятся металлоконструкции. Закладные применяются для баз колонн каркасных зданий (передача вертикальных нагрузок до 100 тонн на колонну), крепления подкрановых балок, ферм покрытий, фасадных систем, технологического оборудования.

Какие виды анкерных болтов вы изготавливаете?

Производим все типы анкерных болтов для замоноличивания в бетон. Прямые анкерные болты (фундаментные болты) — стержень с резьбой на одном конце для гайки, на другом конце анкерная часть в виде загиба под 90° (Г-образные) или приваренной пластины-анкера. Диаметры М16, М20, М24, М30, М36, М42, М48, М56, М64 длиной от 300 до 2000 мм в зависимости от глубины заложения и высоты опорной конструкции над фундаментом. Изогнутые (крюковые) болты с анкерной частью в виде крюка — применяются когда нужен выпуск болта под углом. Составные болты из двух частей с резьбовой муфтой — когда общая длина превышает 2 метра или для регулировки высоты после бетонирования. Болты с коническим концом по ГОСТ 24379.1 типов 1-6 для различных условий. Материал болтов — сталь Ст20, Ст35, для ответственных конструкций — легированные стали 40Х, 35ГС. После изготовления болты горячо цинкуются для защиты от коррозии в бетоне. Изготавливаем анкерные болты по чертежам КМД с точным соблюдением размеров резьбовой и анкерной частей, длины, диаметров. Комплектуем болты гайками, шайбами усиленными.

В чем разница между закладными деталями и анкерными болтами?

Закладные детали и анкерные болты — оба типа служат для крепления к бетону, но имеют конструктивные отличия. Закладные детали — это плоские или пространственные конструкции (пластины, швеллеры, рамы) с приваренными к ним анкерными элементами (арматурными стержнями, уголками, пластинами), которые жестко привариваются к арматурному каркасу железобетонной конструкции перед бетонированием. После заливки закладная становится единым целым с бетоном и арматурой, образуя очень прочное соединение. К закладной затем приваривают или прибалтовывают металлоконструкции. Анкерные болты — это отдельные стержни с резьбой, которые также замоноличиваются в бетон, но не привариваются к арматуре, а устанавливаются в нужном месте через шаблоны, закрепляются в опалубке. После твердения бетона торчат резьбовые концы, на которые через отверстия в опорной пластине конструкции надеваются гайки. Выбор между закладными и анкерными болтами зависит от величины нагрузок, возможности сварки, требований проекта. Для тяжелых колонн часто используют комбинацию: закладную пластину с приваренными анкерными болтами — так объединяются преимущества обоих решений.

Что такое винтовые сваи и где они применяются?

Винтовые сваи — это стальные трубы с приваренными винтовыми лопастями на конце, которые завинчиваются в грунт как шуруп с помощью специальной техники или вручную. Конструкция: труба-ствол диаметром 89, 108, 133, 159 мм с толщиной стенки 4-6 мм длиной 1,5-6 метров, на нижнем конце приварена винтовая лопасть (один или несколько витков) диаметром 200-350 мм с заостренным наконечником для входа в грунт. Верхний конец трубы выступает над землей на 30-100 см, к нему приваривается оголовок — пластина для крепления ростверка, бруса, швеллера. Принцип работы: при завинчивании лопасть уплотняет грунт вокруг и под собой, создавая прочное основание. Несущая способность одной сваи 3-8 тонн в зависимости от диаметра и грунтов. Преимущества: быстрый монтаж (15-30 минут на сваю), не нужны земляные работы и бетон, можно работать зимой, подходят для слабых обводненных грунтов, мерзлоты. Применение: фундаменты каркасных домов, бань, гаражей, беседок, заборов, временных зданий, опор ЛЭП и связи на болотах, реконструкция с усилением существующих фундаментов. Срок службы 50-100 лет при антикоррозионной защите.

Как обеспечивается точность расположения закладных деталей?

Точность установки закладных деталей критична, так как отклонение на 5-10 мм может сделать невозможным монтаж металлоконструкций без подгонки. Процесс обеспечения точности включает несколько этапов. При изготовлении закладных соблюдаем точность размеров ±1 мм, отверстия под болты сверлим по шаблону с точностью ±0,5 мм для совпадения с отверстиями в базе колонны или другой конструкции. При монтаже арматурного каркаса закладные привариваются к арматуре в положении согласно чертежам КЖ, используются фиксаторы, подкладки для обеспечения нужных расстояний до опалубки. Перед бетонированием выполняется геодезическая проверка положения закладных теодолитом — контролируются отметки по высоте (±5 мм), расстояния между осями закладных (±3 мм), горизонтальность или вертикальность плоскостей. Закладные дополнительно фиксируются к опалубке струбцинами, привариваются к арматуре в нескольких точках чтобы не сместились при заливке бетона. После распалубки выполняется исполнительная съемка положения закладных, результаты передаются монтажникам металлоконструкций. Если обнаружены отклонения более допустимых — выполняется корректировка (наплавка, установка компенсирующих прокладок, перезаливка участка бетона).

Можете изготовить фундаментные элементы по нашим чертежам?

Да, изготавливаем любые фундаментные и крепежные элементы строго по чертежам заказчика с соблюдением всех размеров, допусков, требований к материалам. Работаем с чертежами в форматах PDF, DWG, DXF. Если чертежи в бумажном виде или эскизы — оцифровываем, согласовываем с вами. Наши технологи проверяют технологичность конструкции, при необходимости предлагаем оптимизацию для упрощения изготовления без ухудшения характеристик. Выполняем лазерную резку пластин любой конфигурации из листа толщиной 3-40 мм, сверление отверстий с точностью ±0,5 мм, фрезерование сложных контуров, токарную обработку втулок и осей, сварку пространственных конструкций, нарезание резьбы М6-М64. Контролируем геометрию на всех этапах измерительным инструментом, для крупных рам и сложных деталей используем координатно-измерительную машину. Маркируем каждую деталь согласно спецификации для удобства монтажа. Предоставляем сертификаты на металл, протоколы контроля размеров, паспорта качества. Работаем как с единичными сложными закладными (фундаменты под уникальное оборудование), так и сериями из сотен одинаковых деталей для крупных строительных объектов. Гарантируем полное соответствие изготовленных элементов чертежам и техническим требованиям.
