Лазерная резка уголка

Лазерная резка металлического уголка в Санкт-Петербурге и Ленинградской области: точная обработка равнополочного и неравнополочного уголка на лазерном труборезе HSG R2 с созданием отверстий и торцевых срезов для металлоконструкций

Наша миссия

Индивидуальный подход к сложным задачам

нестандартные решения для уникальных проектов любой отрасли

Услуги лазерной резки уголка

Лазерная резка уголка — современная технология прецизионной обработки L-образного металлопроката на специализированных лазерных труборезах. Метод позволяет создавать точные торцевые срезы под любым углом, отверстия под крепеж, вырезы на полках без деформации профиля. Резка уголка на лазерном труборезе незаменима для изготовления каркасов, ферм, ограждений, рам, где требуется точная подгонка элементов для сварки и болтового соединения.

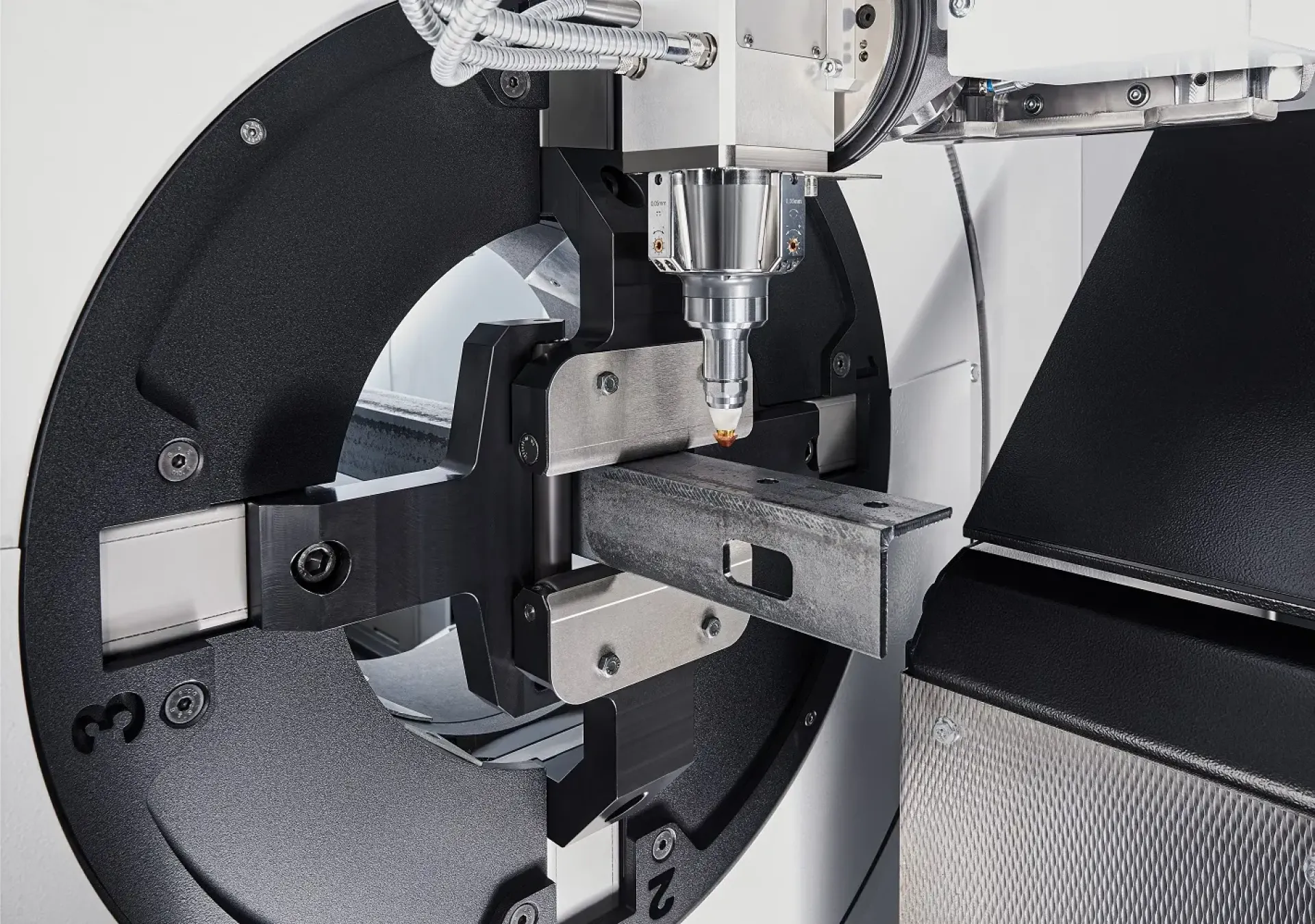

Мы выполняем лазерную резку металлических уголков на современном оборудовании HSG R2 — специализированном лазерном труборезе для профильного металлопроката. Станок обрабатывает равнополочный уголок от 20×20 до 150×150 мм и неравнополочный уголок от 25×16 до 200×125 мм длиной до 6,5 метров с точностью ±0,05 мм. Работаем с углеродистой, нержавеющей, оцинкованной сталью по чертежам заказчика.

Резка уголка на лазерном труборезе решает проблемы:

Точные торцевые срезы под любым углом 0-45°
Отверстия на полках с точностью ±0,05 мм
Вырезы для соединений без ручной подгонки
Чистая кромка без заусенцев
Отсутствие деформаций профиля
Высокая производительность

Преимущества:

Специализированный труборез HSG R2 для угловых профилей
Широкий диапазон размеров — от 20×20 до 200×125 мм
Точность ±0,05 мм — детали стыкуются без зазоров
Длинномер до 6,5 м — стандартная длина проката
Чистая кромка — готовность к сварке
Высокая скорость — до 20 торцов в минуту
Серийное производство — стабильное качество партий

Где применяется лазерная резка уголка:

Каркасы зданий и конструкций: Связевые элементы, раскосы ферм, элементы ограждающих конструкций. Уголок обеспечивает жесткость каркаса при минимальном весе.
Ограждения и заборы: Каркасы секций заборов, калиток, ворот. Декоративные элементы ограждений. Точные отверстия под крепеж упрощают монтаж.
Лестницы и площадки: Косоуры лестниц, обрамление площадок, перила. Уголок как несущий элемент ступеней. Точная резка под 45° для аккуратных угловых соединений.
Рамы и каркасы оборудования: Рамы станков, стеллажей, верстаков, столов. Каркасы шкафов, корпусов, кожухов. Уголок — универсальный профиль для рамных конструкций.
Мебель из металла: Каркасы столов, стульев, полок, стеллажей. Элементы лофт-мебели, где видны металлические конструкции. Точная резка обеспечивает эстетику соединений.
Сельскохозяйственная техника: Рамы прицепов, каркасы теплиц, элементы навесного оборудования. Уголок устойчив к нагрузкам и прост в сборке.
Рекламные конструкции: Каркасы вывесок, щитов, стендов. Опорные конструкции баннеров. Легкость и прочность уголка оптимальны для наружной рекламы.

Наш опыт

Комплексный подход к металлообработке

От разработки технического задания и инженерного проектирования до прецизионной обработки и контроля готовой продукции.

Вопрос-Ответ

Какие размеры уголка можно резать на лазерном труборезе?

Лазерный труборез HSG R2 обрабатывает равнополочный уголок от 20×20 мм до 150×150 мм (по ГОСТ это размеры 2#-15#) и неравнополочный от 25×16 мм до 200×125 мм согласно ГОСТ 8509-93 и 8510-86. Толщина полок до 12 мм для углеродистой стали и до 8 мм для нержавейки. Уголок 20×20 — 50×50 мм используется для легких каркасов, мебели, ограждений. Уголок 60×60 — 100×100 мм — для средних металлоконструкций, лестниц, рам оборудования. Уголок 120×120 — 150×150 мм — для несущих элементов зданий, опор, ферм. Неравнополочный уголок востребован когда нагрузки неравномерны — широкая полка воспринимает основную нагрузку, узкая служит для крепления.

Чем резка уголка на труборезе лучше резки болгаркой?

Труборез обеспечивает точность ±0,05 мм против ±2-5 мм при ручной резке болгаркой. Для каркасных конструкций это критично — детали после трубореза стыкуются идеально, не требуют подгонки напильником. Угол реза строго 90° или заданный угол (45°) с точностью 0,1° — болгаркой сложно выдержать даже с направляющей. Обе полки уголка режутся за один проход перпендикулярно — болгаркой приходится резать каждую полку отдельно, сложно совместить. Кромка гладкая без заусенцев, готова к сварке — после болгарки нужна зачистка. Отверстия на полках любой формы с точностью — болгаркой невозможно. Скорость в 5-10 раз выше для серийных работ. Безопасность — оператор не держит инструмент в руках.

Можно ли резать уголок из нержавейки?

Да, HSG R2 режет уголки из нержавеющей стали марок AISI 304, 316, 321 с толщиной полок до 8 мм. Нержавеющий уголок применяется в пищевой промышленности (каркасы оборудования, столы), химических производствах (стойки, рамы в агрессивных средах), архитектуре (перила, ограждения без покраски), судостроении (палубные конструкции). Резка происходит в среде азота для сохранения коррозионной стойкости и предотвращения почернения. Кромка серебристая, чистая, не требует обработки. Также режем оцинкованный уголок для наружных конструкций с сохранением защитного покрытия, алюминиевый уголок для легких конструкций. Нержавеющий уголок дороже на 30-50% из-за сложности обработки, но для ответственных применений альтернативы нет.

Сколько стоит лазерная резка уголка?

Стоимость зависит от размера уголка, сложности обработки, количества. Ориентировочные расценки: торцевая резка уголка 25×25 — 50×50 мм — от 100-200 руб/торец, 60×60 — 100×100 мм — от 200-350 руб/торец, 110×110 — 150×150 мм — от 350-550 руб/торец. Отверстия Ø8-30 мм на полках — от 30-100 руб/шт. Вырезы для соединений — от 150-400 руб. Неравнополочный уголок на 10-15% дороже из-за несимметричной формы. Для серийных заказов (от 100 деталей) скидки до 35-40%. Нержавеющий уголок дороже углеродистого на 40-50%. Минимальный заказ от 3000 руб. Для сметы отправьте чертежи с размерами уголка и количеством — рассчитаем за несколько часов.

Какая длина уголка может быть обработана?

Максимальная длина уголка на труборезе HSG R2 — 6500 мм (6,5 метров), что соответствует стандартной длине поставки горячекатаного уголка по ГОСТ. Для гнутого уголка стандарт 12 метров — режем его пополам или по требуемым размерам. Система поддержки длинномера предотвращает провисание даже тяжелого уголка 150×150×12 мм (вес 17,8 кг/м). Минимальная длина от 300 мм ограничена зоной захвата. Если нужны уголки короче 300 мм — используем лазерную резку листа с последующей гибкой или штамповкой. Для конструкций требующих уголки длиннее 6,5 м — стыкуем секции сваркой встык или внахлест с накладками, точность лазерной резки обеспечивает минимальные зазоры.

Типы обработки:

Торцевая резка под углом Прямой срез под 90° или угловой срез под 45° для стыковки уголков в раму, каркас. Создание скосов для сварных соединений. Обе полки режутся за один проход с идеальной перпендикулярностью.
Отверстия на полках Круглые отверстия Ø6-50 мм под болты М6-М24, саморезы, заклепки. Овальные отверстия для регулируемого крепежа. Прямоугольные вырезы для пропуска других элементов.
Вырезы для соединений Вырезы на одной полке для пропуска перпендикулярного уголка. Вырезы на обеих полках для Т-образных и крестообразных соединений. Точная геометрия обеспечивает плотную стыковку без зазоров.
Перфорация Регулярная перфорация для декоративного эффекта, вентиляции, снижения веса. Используется в ограждениях, экранах, мебели.
Маркировка Гравировка номеров позиций, логотипов, технической информации. QR-коды для отслеживания деталей при сборке.
